AC-15 contact NÎ 500 V Ie:
1,5
DC L/R ≦ 15 ms, 1 Contact in series [110 V]:
3
Masiv sau multifilar (contacte principale):
18 - 14
Frecvenţa comutărilor, funcţionare în c.a.:
9000 Comutări/h
Surubelniţă Philips/Pozidriv (contacte principale):
PZ 2
Secţiune racord pentru contactele principale:
-
Temperatura ambiantă pentru montaj închis:
-25 / +40
Operating frequency, mechanical DC operated:
9000 Schaltspiele/h
Cuplu de strângere (contacte principale):
1,2
Factorul de serviciu:
100
Funcţionare în c.c. închidere temporizată:
31
Descriere de bază:
Contactor
Funcţionare în c.c. deschidere temporizată:
12
c.c. L/R ≦ 15 ms Notă:
Conditiile de cuplare si decuplare bazate pe DC-13, timp constant asa cum este specificat
Condiţii climatice:
Căldură umedă constantă, conform cu IEC 60068-2-78;Căldură umedă ciclică, conform cu IEC 60068-2-30
c.c. L/R ≦ 50 ms, 3 contacte în serie [60 V]:
4
Temperatura ambiantă de depozitare:
-40 / +80
Fiabilitatea contactelor de comandă [Rata de defect]:
"10<sup>-8</sup> , < un defect la 100 millioane de operatii (la Ue = 24 V DC, Umin = 17 V, Imin = 5.4 mA)"
Acţionare frontală (EN50724):
Cu degetul şi cu dosul palmei
Accesorii opționale:
LTZ0H322--; LTZ0H502--; LTZ0H504--; LTZ0H511--; LTZ0H513--; LTZ0H520--; LTZ0H522--; LTZ0H531--; LTZ0H540--; LTZ0H911--;
Contacte auxiliare-contacte ND:
7
Utilizare generală c.c. (A):
1
Fuzibil max. protecţie la scurtcircuit:
-
c.c. L/R ≦ 15 ms, 3 contacte în serie [110 V]:
6
Curent termic convenţional 1 pol montaj deschis [Ith]:
16
Durată de viaţă mecanică, în c.c. :
20000000 Comutări
Sarcină pilot funcţionare în c.a.:
A600
Flexibil cu pin (contactele principale):
1 x (0,75 - 2,5) | 2 x (0,75 - 2,5)
AC-15 contact ND 380 V 400 V 415 V Ie:
4
La Ith funcţionare în c.c.:
1,07
Norme si Standarde:
EN 60947, IEC 60947, EN 60947-5-1
AC-15 contact NÎ 380 V 400 V 415 V Ie:
4
DC L/R ≦ 15 ms, 1 Contact in series [220 V]:
1
Control pozitiv al elementelor de comutare conf EN 60947-5-1 :
da (incluzând module contacte auxiliare)
c.c. L/R ≦ 15 ms, 1 contact în serie [60 V]:
6
Separare sigură conform EN 61140:
-
Unelte (contacte principale):
-
Sistemul electromagnetic:
-
AC-15 contact ND 500 V Ie:
1,5
Standard screwdriver [main cable]:
0,8 x 5,5;1 x 6
Masiv (cablu principal):
1 x (0,75 - 4) | 2 x (0,75 - 2,5)
Sarcină pilot funcţionare în c.c.:
P300
Rezistenţa la şocuri mecanice-şoc semisinusoidal 10ms:
-
Utilizare generală c.a. (A):
15
AC-15 contact ND 220 V 230 V 240 V Ie:
4
Categoria de supratensiune/Grad de poluare:
III/3
Timp de comutaţie la 100% Us (Valoare recomandată):
-
Suruburi terminale (contacte principale):
M3,5
Utilizare generală c.c. (V):
250
Tensiunea nominală operaţională:
690
Contacte auxiliare-contacte NÎ:
5
Rezistenţă la scurtcircuit:
-
Tinere la impuls de tensiune [Uimp]:
6000
Utilizare generală c.a. (V):
600
Rezistenţa la scurtcircuit fără sudura contactelor:
-
c.c. L/R ≦ 15 ms, 3 contacte în serie [220 V]:
5
Temperatura ambiantă pentru montaj deschis:
-25 / +60
Funcţionare în c.c.:
0,294
c.c. L/R ≦ 15 ms, 2 contacte în serie [60 V]:
10
DC L/R ≦ 50 ms, 3 Contacts in series [110 V]:
6
Lungime de dezizolat (contacte principale):
10
Toleranţa tensiunii, funcţionare în c.c. [închidere]:
0,8 - 1,1
Standard:
IEC EN 60947;IEC EN 60947-5-1
Între bobină şi contacte:
400
c.c. L/R ≦ 15 ms, 1 contact în serie [24 V]:
10

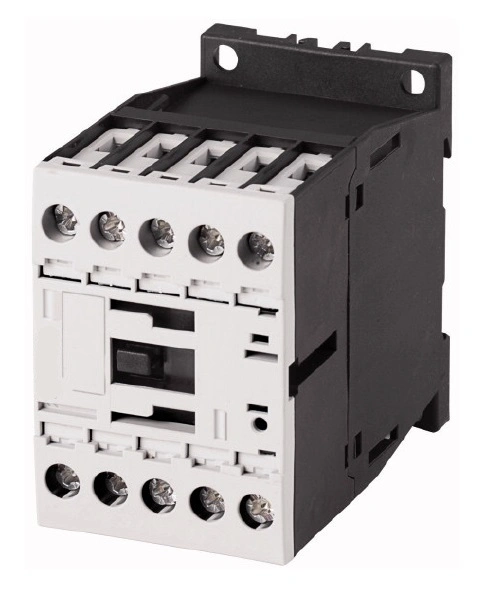

Categorie produs:
Auxiliary contactor
DC L/R ≦ 50 ms, 3 Contacts in series [220 V]:
5
Protecţie împotriva contactului direct:
-
Funcţionare în c.c. [cuplare= menţinere]:
3
Supracurentul maxim al aparatului de protectie:
-
Date nominale pentru tipuri aprobate:
-
Tensiune nominală de izolaţie (Ui):
690
AC-15 contact NÎ 220 V 230 V 240 V Ie:
4
c.c. L/R ≦ 50 ms, 3 contacte în serie [24 V]:
4
