Control elevator 600V 60Hz trifazat (CP):
3
Montaj deschis la 55°C [Ith=Ie]:
21
Masiv sau multifilar (contacte principale):
single 18 - 10, double 18 - 14
Performanţe în regim de motor AC-3:
-
Durată de viaţă mecanică, în c.a. :
10000000 Comutări
Capacitatea de închidere conform CEI/EN 60947 până la 690V:
112
50 Hz [închidere] (VA):
24
Lămpi cu descărcare (Balast) 600V 60Hz trifazat:
12
CEM interferenţe emise:
conform cu EN 60947-1
Lămpi cu incandescenţă (Wolfram) 600V 60Hz trifazat:
14
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 660 V 690 V [Ie]:
4
LRA 480V 60Hz trifazat:
42
Temperatura ambiantă pentru montaj închis:
-25 / +40
Secţiune racord (contacte auxiliare):
-
Factorul de serviciu:
100
Rezistenţe de încălzire 277V 60Hz monofazat:
12
Rezistenţe de încălzire 347V 60Hz monofazat:
12
Temperatura ambiantă de depozitare:
-40 / +80
Accesorii opționale:
LTZ00001--;LTZ00005--;LTZ00002--;LTZ00004--;LTZ0W001--;LTZ0W002--;LTZ10005--;LTZ0D311--;LTZ0D302--;LTZ0D222--;LTZ0D231--;LTZ00003--;
Acţionare frontală (EN50724):
Cu degetul şi cu dosul palmei
AC-3 660 V 690 V [P]:
3,5
Contacte auxiliare-contacte ND:
7
SCCR (CB) la defect sever:
65
Fuzibil max. protecţie la scurtcircuit:
-
Contacte auxiliare-contacte ND:
3,4
Flexibil cu pin (contactele principale):
1 x (0,75 - 2,5) | 2 x (0,75 - 2,5)
La Ie conform AC-3/400V:
0,3
Contacte auxiliare-contacte NÎ:
3,4
Sarcină pilot funcţionare în c.a.:
A600
Unelte (contacte auxiliare):
-
CEM rezistenţa la interferenţe:
conform cu EN 60947-1
Control elevator 600V 60Hz trifazat (A):
3,90
Suruburi terminale (contacte auxiliare):
M3,5
Fuzibil max. la defect sever 480 V:
25 Class RK5/20 Class J
Fuzibil maxim la defect sever 600 V:
25 Class RK5/20 Class J
60 Hz [menţinere] (W):
1,4
Control elevator 480V 60Hz trifazat (A):
3,40
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 415 V [Ie]:
5
Separare sigură conform EN 61140:
-
Categorie produs:
Power contactor
Lămpi cu incandescenţă (Wolfram) 347V 60Hz monofazat:
14
Unelte (contacte principale):
-
Sistemul electromagnetic:
-
Norme si Standarde:
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
Masiv (cablu principal):
1 x (0,75 - 4) | 2 x (0,75 - 2,5)
Toleranţa tensiunii, funcționare în c.a. [închidere]:
0,8 - 1,1
Masiv sau multifilar (contacte auxiliare):
18 - 14
Flexible with ferrule [auxiliary cables]:
1 x (0,75 - 2,5) | 2 x (0,75 - 2,5)
Trifazat 200 V 208 V:
1,50
Sarcină pilot funcţionare în c.c.:
P300
Rezistenţa la şocuri mecanice-şoc semisinusoidal 10ms:
-
Contacte de forţă-contacte ND:
5,7
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 500 V [Ie]:
4,5
Categoria de supratensiune/Grad de poluare:
III/3
Control refrigerare (numai CSA) FLA 480V 60Hz trifazat:
10
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]:
7
Lungime de dezizolat (contacte auxiliare):
10
SCCR (fuzibil) la defect sever 480 V:
30/100
Control elevator 480V 60Hz trifazat (CP):
2
Coordonare de tip "2" 400 V [gG/gL 500 V] :
20
Lămpi cu descărcare (Balast) 480V 60Hz trifazat:
12
Performanţe în regim de motor AC-4:
-
Tensiunea nominală operaţională:
690
Temporizare la închidere, funcţionare în c.a.:
15 - 21
50 Hz [menţinere] (W):
1,4
Capacitate de rupere nominala:
-
Putere motor maximă-monofazat:
-
Utilizare generală c.a. (V):
600
Întreruptor automat max. la defect sever 480 V:
16
Curent nominal operaţional AC-4:
-
Temperatura ambiantă pentru montaj deschis:
-25 / +60
Curent termic convenţional 1 pol montaj deschis [Ith]:
50
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]:
7
Contacte de forţă-contacte ND:
10
Lungime de dezizolat (contacte principale):
10
Control refrigerare (numai CSA) FLA 600V 60Hz trifazat:
10
Lămpi cu incandescenţă (Wolfram) 480V 60Hz trifazat:
14
AC-3 220 V 230 V [P]:
2,2
Între bobină şi contacte:
400
Contacte auxiliare înglobate:
1ND
Date de bază fuzibil max.:
45
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]:
7
Funcţionare în c.a.:
0,24
Protecţie împotriva contactului direct:
-
Date nominale pentru tipuri aprobate:
-
Tensiune nominală de izolaţie (Ui):
690
Montaj deschis la 50°C [Ith=Ie]:
21
Control refrigerare (numai CSA) LRA 480V 60Hz trifazat:
60
Frecvenţa comutărilor, funcţionare în c.a.:
9000 Comutări/h
Surubelniţă Philips/Pozidriv (contacte principale):
PZ 2
Lămpi cu descărcare (Balast) 347V 60Hz monofazat:
12
Secţiune racord pentru contactele principale:
-
FLA 480V 60Hz trifazat:
7
Curent termic convenţional 3 poli 50-60Hz:
-
AC-4 380 V 400 V [P]:
2,2
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 380 V 400 V [Ie]:
5
Curent nominal operaţional în regim AC-3:
-
Rezistenţe de încălzire 480V 60Hz trifazat:
12

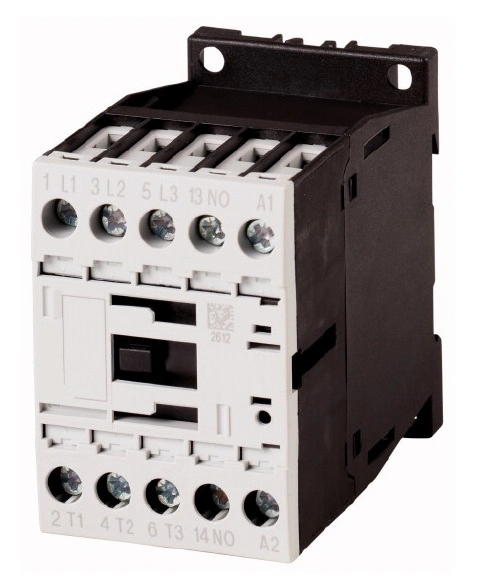

Descriere de bază:
Contactor
60 Hz [menţinere] (VA):
4,4
Rezistenţe de încălzire 600V 60Hz trifazat:
12
Coordonare de tip "1" 400 V [gG/gL 500 V]:
35
3 poli, la Ith [60°]:
2,4
Putere motor maximă-Utilizare generală:
20
50 Hz [menţinere] (VA):
3,4
Condiţii climatice:
Căldură umedă constantă, conform cu IEC 60068-2-78;Căldură umedă ciclică, conform cu IEC 60068-2-30
Control elevator 200V 60Hz trifazat (CP):
0,75
Curent termic convenţional 1 pol montaj închis [Ith]:
45
Coordonare de tip "2" 690 V [gG/gL690 V]:
16
Control elevator 240V 60Hz trifazat (A):
6
Control elevator 200V 60Hz trifazat (A):
3,70
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]:
7
Curent nominal operaţional în regim AC-1:
-
Utilizare generală c.c. (A):
1
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]:
7
Temporizare la deschidere, funcţionare în c.a.:
9 - 18
AC-4 660 V 690 V [P]:
2,9
Monofazat 115V 120V:
0,25
Rezistenţa la şocuri mecanice-şoc semisinusoidal orizontal:
-
Montaj deschis la 60°C [Ith=Ie]:
20
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 240 V [Ie]:
5
Tinere la impuls de tensiune [Uimp]:
8000
Performanţe ţintă (100,000 cicluri conform cu UL1995):
-
Lămpi cu incandescenţă (Wolfram) 277V 60Hz monofazat:
14
Montaj deschis la 40°C [Ith=Ie]:
22
Cuplu de strângere (contacte principale):
1,20
Masiv (contacte auxiliare):
1 x (0,75 - 4) | 2 x (0,75 - 2,5)
Surubelniţă standard (contacte auxiliare):
0,8 x 5,5;1 x 6
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]:
4
SCCR (fuzibil) la defect sever 600 V:
30/100
Standard screwdriver [main cable]:
0,8 x 5,5;1 x 6
Putere motor maximă-3 faze:
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]:
5
Cuplu de strângere (contacte auxiliare):
1,20
a bobinei în stare rece şi 1.0 x Us:
-
Control elevator 240V 60Hz trifazat (CP):
1,50
Suruburi terminale (contacte principale):
M3,5
Curent nominal operaţional DC-1:
-
Utilizare generală c.c. (V):
250
Putere pentru aplicaţii speciale:
-
Standard:
IEC EN 60947-4-1;IEC EN 60947-5-1;UL 508
Coordonare de tip "1" 690 V [gG/gL 690 V]:
20
Montaj deschis AC-4, 3poli, 50 – 60 Hz 220 V 230 V [Ie]:
5
Toleranţa tensiunii, funcţionare în c.a. [menţinere]:
0,3 - 0,6
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 440 V [Ie]:
5
Control refrigerare (numai CSA) LRA 600V 60Hz trifazat:
60
Contacte auxiliare-contacte NÎ:
5
60 Hz [menţinere] (VA):
30
Rezistenţă la scurtcircuit:
-
Curent de scurtcircuit:
-
Surubelniţă Philips/Pozidriv (contacte auxiliare):
PZ 2
Lămpi cu descărcare (Balast) 277V 60Hz monofazat:
12
Utilizare generală c.a. (A):
10
Curent nominal AC-3/400V:
7
