Montaj deschis AC-4, 3 poli, 50 – 60 Hz 500 V [Ie]:
15
Performanţe în regim de motor AC-3:
-
Cuplu de strângere (contacte principale):
3,2
Curent termic convenţional 1 pol montaj deschis [Ith]:
100
Funcţionare în c.c. închidere temporizată:
47
CEM interferenţe emise:
conform cu EN 60947-1
Secţiune racord (contacte auxiliare):
-
SCCR (CB) la defect sever:
10/65
Factorul de serviciu:
100
SCCR (fuzibil) la defect sever 600 V:
10/100
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]:
32
Lămpi cu incandescenţă (Wolfram) 277V 60Hz monofazat:
40
Temperatura ambiantă de depozitare:
-40 / +80
Acţionare frontală (EN50724):
Cu degetul şi cu dosul palmei
Control elevator 200V 60Hz trifazat (CP):
7,50
Contacte auxiliare-contacte ND:
7
Date de bază fuzibil max.:
125
Temperatura ambiantă pentru montaj închis:
-25 / + 40
Fuzibil max. protecţie la scurtcircuit:
-
Sarcină pilot funcţionare în c.a.:
A600
Unelte (contacte auxiliare):
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]:
32
CEM rezistenţa la interferenţe:
conform cu EN 60947-1
Suruburi terminale (contacte auxiliare):
M3,5
Montaj deschis la 55°C [Ith=Ie]:
42
Lămpi cu descărcare (Balast) 277V 60Hz monofazat:
40
Separare sigură conform EN 61140:
-
Funcţionare în c.c. deschidere temporizată:
30

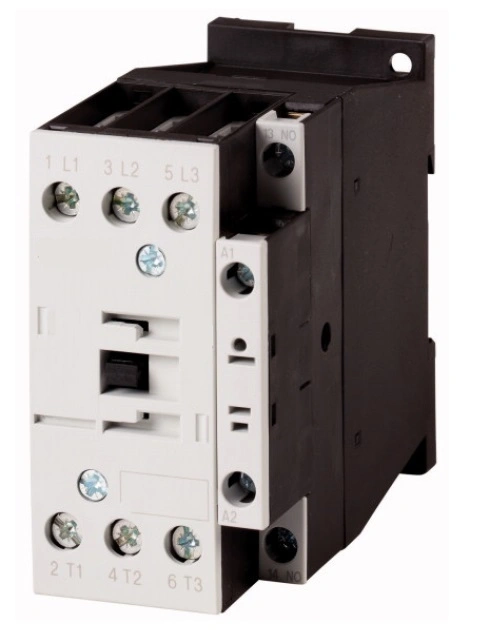

Categorie produs:
Power contactor
Unelte (contacte principale):
-
Sistemul electromagnetic:
-
Norme si Standarde:
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
Masiv sau multifilar (contacte principale):
single 18 - 6, double 18 - 8
Control elevator 240V 60Hz trifazat (A):
22
Funcţionare în c.c. [Menţinere]:
0,90
Masiv sau multifilar (contacte auxiliare):
18 - 14
Flexible with ferrule [auxiliary cables]:
1 x (0,75 - 2,5) | 2 x (0,75 - 2,5)
Sarcină pilot funcţionare în c.c.:
P300
Rezistenţa la şocuri mecanice-şoc semisinusoidal 10ms:
-
Coordonare de tip "2" 690 V [gG/gL690 V]:
35
3 poli, la Ith [60°]:
10,3
Rezistenţe de încălzire 600V 60Hz trifazat:
40
Control refrigerare (numai CSA) FLA 480V 60Hz trifazat:
40
Categoria de supratensiune/Grad de poluare:
III/3
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]:
18
Lungime de dezizolat (contacte auxiliare):
10
Rezistenţe de încălzire 480V 60Hz trifazat:
40
Lămpi cu descărcare (Balast) 347V 60Hz monofazat:
40
Capacitatea de închidere conform CEI/EN 60947 până la 690V:
384
Montaj deschis la 40°C [Ith=Ie]:
45
Performanţe în regim de motor AC-4:
-
Control elevator 480V 60Hz trifazat (CP):
20
Flexibil cu pin (contactele principale):
1 x (0,75 - 16) | 2 x (0,75 - 10)
Multifilar (contacte principale):
1 x 16
Tensiunea nominală operaţională:
690
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 415 V [Ie]:
15
Capacitate de rupere nominala:
-
Întreruptor automat max. la defect sever 480 V:
50/32
Suruburi terminale (contacte principale):
M5
Putere motor maximă-monofazat:
-
Utilizare generală c.a. (V):
600
Curent nominal operaţional AC-4:
-
Temperatura ambiantă pentru montaj deschis:
-25 / +60
Funcţionare în c.c. [Decuplare] Notă:
Cel puţin redresor cu riplu redus bifazat sau trifazat
Contacte de forţă-contacte ND:
10
Coordonare de tip "1" 690 V [gG/gL 690 V]:
63
Între bobină şi contacte:
440
Funcţionare în c.c. [Cuplare]:
12
Operating frequency, mechanical DC operated:
5000 Schaltspiele/h
Funcţionare în c.c.:
0,53
Protecţie împotriva contactului direct:
-
Control elevator 200V 60Hz trifazat (A):
25,30
Date nominale pentru tipuri aprobate:
-
La Ie conform AC-3/400V:
6,6
Toleranţa tensiunii, funcţionare în c.c. [menţinere]:
0,15
Tensiune nominală de izolaţie (Ui):
690
SCCR (întreruptor automat) la defect sever 600 V:
10/22

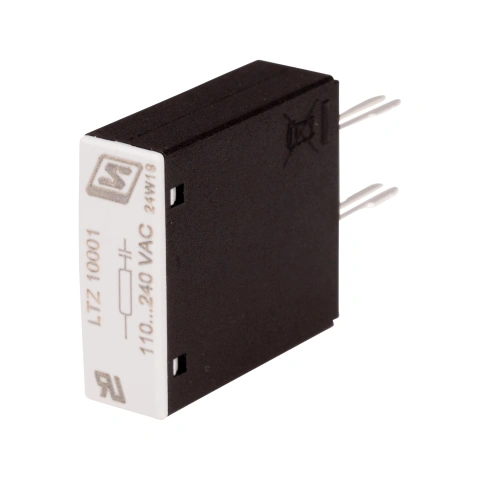

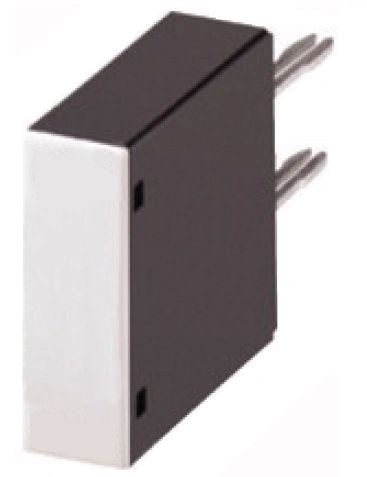

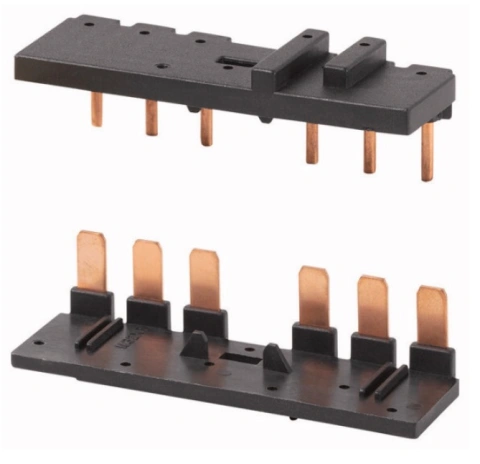

Accesorii opționale:
LTZ00001--;LTZ00005--;LTZ00002--;LTZ00004--;LTZ1W001--;LTZ1W002--;LTZ10005--;LTZ0H322--;LTZ0H502--;LTZ0H504--;LTZ0H511--;LTZ0H513--;LTZ0H520--;LTZ0H522--;LTZ0H531--;LTZ0H540--;LTZ0H911--;LTZ10006--;LTZ10001--;LTZ10004--;LTZ10003--;LTZ10002--
SCCR (fuzibil) la defect sever 480 V:
10/100
Control elevator 600V 60Hz trifazat (CP):
20
Surubelniţă Philips/Pozidriv (contacte principale):
PZ 2
Secţiune racord pentru contactele principale:
-
Curent termic convenţional 3 poli 50-60Hz:
-
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 660 V 690 V [Ie]:
12
Curent nominal operaţional în regim AC-3:
-
Descriere de bază:
Contactor
Fuzibil maxim la defect sever 600 V:
125/125 Class J
Contacte auxiliare-contacte ND:
5,3
Control refrigerare (numai CSA) FLA 600V 60Hz trifazat:
30
Condiţii climatice:
Căldură umedă constantă, conform cu IEC 60068-2-78;Căldură umedă ciclică, conform cu IEC 60068-2-30
Coordonare de tip "1" 400 V [gG/gL 500 V]:
125
Funcţionare în c.c. [Cuplare] Notă:
RDC 24 (Umin 24 V DC/Umax 27 V DC)| Example: US = 0.7 x Umin - 1.2 x Umax / US = 0.7 x 24V - 1.2 x 27V DC
Durată de viaţă mecanică, în c.c. :
10000000 Comutări
Curent nominal operaţional în regim AC-1:
-
Utilizare generală c.c. (A):
1
Lămpi cu descărcare (Balast) 480V 60Hz trifazat:
40
Toleranţa tensiunii, funcţionare în c.c. [închidere]:
0,7 - 1,2
Rezistenţa la şocuri mecanice-şoc semisinusoidal orizontal:
-
Curent termic convenţional 1 pol montaj închis [Ith]:
90
Curent nominal AC-3/400V:
32
Tinere la impuls de tensiune [Uimp]:
8000
Montaj deschis AC-4, 3poli, 50 – 60 Hz 220 V 230 V [Ie]:
15
Lămpi cu incandescenţă (Wolfram) 600V 60Hz trifazat:
40
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 440 V [Ie]:
15
Întreruptor automat max. la defect sever 600 V:
50/32
Performanţe ţintă (100,000 cicluri conform cu UL1995):
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]:
32
Masiv (contacte auxiliare):
1 x (0,75 - 4) | 2 x (0,75 - 2,5)
Montaj deschis la 60°C [Ith=Ie]:
40
Surubelniţă standard (contacte auxiliare):
0,8 x 5,5;1 x 6
Lămpi cu descărcare (Balast) 600V 60Hz trifazat:
40
Contacte de forţă-contacte ND:
6,9
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 380 V 400 V [Ie]:
15
Standard screwdriver [main cable]:
0,8 x 5,5;1 x 6
Putere motor maximă-3 faze:
-
Cuplu de strângere (contacte auxiliare):
1,20
Control elevator 240V 60Hz trifazat (CP):
7,50
Control refrigerare (numai CSA) LRA 600V 60Hz trifazat:
180
FLA 480V 60Hz trifazat:
32
a bobinei în stare rece şi 1.0 x Us:
-
Rezistenţe de încălzire 347V 60Hz monofazat:
40
Rezistenţe de încălzire 277V 60Hz monofazat:
40
Date de bază max. CB:
125
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]:
32
LRA 480V 60Hz trifazat:
192
Timp de comutaţie la 100% Us (Valoare recomandată):
-
Lămpi cu incandescenţă (Wolfram) 480V 60Hz trifazat:
40
Curent nominal operaţional DC-1:
-
Utilizare generală c.c. (V):
250
Putere pentru aplicaţii speciale:
-
Standard:
IEC EN 60947-4-1;IEC EN 60947-5-1;UL 508
Montaj deschis la 50°C [Ith=Ie]:
43
Fuzibil max. la defect sever 480 V:
125/70 Class J
Control refrigerare (numai CSA) LRA 480V 60Hz trifazat:
240
Lămpi cu incandescenţă (Wolfram) 347V 60Hz monofazat:
40
Control elevator 600V 60Hz trifazat (A):
22
Contacte auxiliare-contacte NÎ:
5
Masiv (cablu principal):
1 x (0,75 - 16) | 2 x (0,75 - 10)
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]:
32
Contacte auxiliare-contacte NÎ:
3,5
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]:
32
Rezistenţă la scurtcircuit:
-
Curent de scurtcircuit:
-
Surubelniţă Philips/Pozidriv (contacte auxiliare):
PZ 2
Utilizare generală c.a. (A):
10
Putere motor maximă-Utilizare generală:
40
Control elevator 480V 60Hz trifazat (A):
27
Coordonare de tip "2" 400 V [gG/gL 500 V] :
63
Contacte auxiliare înglobate:
1NÎ
Lungime de dezizolat (contacte principale):
10
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 240 V [Ie]:
15
