Control elevator 240V 60Hz trifazat (A):
42
Performanţe în regim de motor AC-3:
-
Montaj deschis la 40°C [Ith=Ie]:
80
Capacitatea de închidere conform CEI/EN 60947 până la 690V:
700
Date de bază fuzibil max.:
250
Contacte auxiliare-contacte NÎ:
5
CEM interferenţe emise:
conform cu EN 60947-1
Secţiune racord (contacte auxiliare):
-
Factorul de serviciu:
100
Curent nominal AC-3/400V:
50
Flexibil cu pin (contactele principale):
1 x (0,75 - 35) | 2 x (0,75 - 25)
Rezistenţe de încălzire 600V 60Hz trifazat:
79
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]:
50
Rezistenţe de încălzire 480V 60Hz trifazat:
79
Lămpi cu incandescenţă (Wolfram) 600V 60Hz trifazat:
74
Lămpi cu descărcare (Balast) 347V 60Hz monofazat:
79
Funcţionare în c.c.:
1,05
Temperatura ambiantă de depozitare:
-40 / +80
Masiv sau multifilar (contacte principale):
single 14 - 1, double 14 - 2
Acţionare frontală (EN50724):
Cu degetul şi cu dosul palmei
Contacte auxiliare-contacte ND:
7
Putere motor maximă-Utilizare generală:
80
Temperatura ambiantă pentru montaj închis:
-25 / + 40
SCCR (CB) la defect sever:
65
Fuzibil max. protecţie la scurtcircuit:
-
Unelte (contacte auxiliare):
-
Funcţionare în c.c. [Cuplare]:
24
Curent termic convenţional 1 pol montaj închis [Ith]:
145
CEM rezistenţa la interferenţe:
conform cu EN 60947-1
Suruburi terminale (contacte auxiliare):
M3,5
Control elevator 200V 60Hz trifazat (CP):
10
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 500 V [Ie]:
21
Separare sigură conform EN 61140:
-
Întreruptor automat max. la defect sever 600 V:
250
Categorie produs:
Power contactor
Unelte (contacte principale):
-
Sistemul electromagnetic:
-
Norme si Standarde:
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
Lămpi cu incandescenţă (Wolfram) 347V 60Hz monofazat:
74
Coordonare de tip "2" 690 V [gG/gL690 V]:
63
Masiv sau multifilar (contacte auxiliare):
18 - 14
Flexible with ferrule [auxiliary cables]:
1 x (0,75 - 2,5) | 2 x (0,75 - 2,5)
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]:
50
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]:
50
Rezistenţa la şocuri mecanice-şoc semisinusoidal 10ms:
-
Lungime de dezizolat (contacte principale):
14
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 415 V [Ie]:
21
Contacte auxiliare-contacte ND:
7
Categoria de supratensiune/Grad de poluare:
III/3
Cuplu de strângere (contacte principale):
3,30
Coordonare de tip "1" 690 V [gG/gL 690 V]:
80
Lungime de dezizolat (contacte auxiliare):
10
SCCR (fuzibil) la defect sever 480 V:
30/100
Coordonare de tip "1" 400 V [gG/gL 500 V]:
160
Control elevator 480V 60Hz trifazat (CP):
30
Control elevator 600V 60Hz trifazat (A):
41
Performanţe în regim de motor AC-4:
-
Montaj deschis la 50°C [Ith=Ie]:
71
Tensiunea nominală operaţională:
690
Rezistenţă la scurtcircuit:
-
AC-3 220 V 230 V [P]:
15,5
Capacitate de rupere nominala:
-
Montaj deschis la 55°C [Ith=Ie]:
68
Curent de scurtcircuit:
-
Funcţionare în c.c. [Menţinere]:
1
Putere motor maximă-monofazat:
-
Curent nominal operaţional AC-4:
-
Lămpi cu incandescenţă (Wolfram) 480V 60Hz trifazat:
74
Surubelniţă Philips/Pozidriv (contacte auxiliare):
PZ 2
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]:
50
SCCR (întreruptor automat) la defect sever 600 V:
30
Temperatura ambiantă pentru montaj deschis:
-25 / +60
Control elevator 240V 60Hz trifazat (CP):
15
Multifilar (contacte principale):
1 x (16 - 50) | 2 x (16 - 35)
Funcţionare în c.c. [Decuplare] Notă:
Cel puţin redresor cu riplu redus bifazat sau trifazat
Contacte de forţă-contacte ND:
10
Date de bază max. CB:
250
Între bobină şi contacte:
440
Operating frequency, mechanical DC operated:
5000 Schaltspiele/h
Lămpi cu descărcare (Balast) 277V 60Hz monofazat:
79
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 380 V 400 V [Ie]:
21
Protecţie împotriva contactului direct:
-
Lămpi cu descărcare (Balast) 600V 60Hz trifazat:
79
Suruburi terminale (contacte principale):
M6
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 660 V 690 V [Ie]:
17
Date nominale pentru tipuri aprobate:
-
Toleranţa tensiunii, funcţionare în c.c. [menţinere]:
0,15
Tensiune nominală de izolaţie (Ui):
690
Curent termic convenţional 1 pol montaj deschis [Ith]:
162
Fuzibil max. la defect sever 480 V:
250/150 Class J
Montaj deschis AC-4, 3poli, 50 – 60 Hz 220 V 230 V [Ie]:
21
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 440 V [Ie]:
21
Fuzibil maxim la defect sever 600 V:
250/150 Class J
La Ie conform AC-3/400V:
9,9
Surubelniţă Philips/Pozidriv (contacte principale):
PZ 2
Secţiune racord pentru contactele principale:
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]:
50
Curent termic convenţional 3 poli 50-60Hz:
-
Masiv (cablu principal):
1 x (0,75 - 16) | 2 x (0,75 - 16)
Rezistenţe de încălzire 277V 60Hz monofazat:
79
Curent nominal operaţional în regim AC-3:
-
Rezistenţe de încălzire 347V 60Hz monofazat:
79

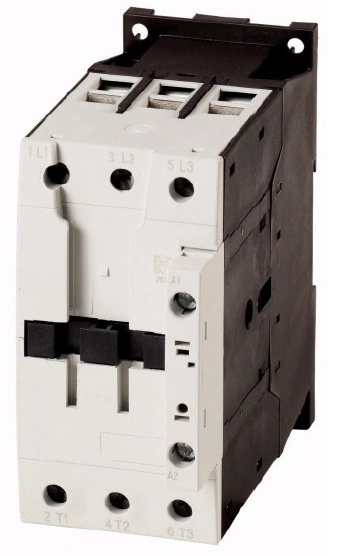

Descriere de bază:
Contactor
Condiţii climatice:
Căldură umedă constantă, conform cu IEC 60068-2-78;Căldură umedă ciclică, conform cu IEC 60068-2-30
Montaj deschis la 60°C [Ith=Ie]:
65
Control elevator 200V 60Hz trifazat (A):
32,20
Funcţionare în c.c. [Cuplare] Notă:
RDC 24 (Umin 24 V DC/Umax 27 V DC)| Example: US = 0.7 x Umin - 1.2 x Umax / US = 0.7 x 24V - 1.2 x 27V DC
Durată de viaţă mecanică, în c.c. :
10000000 Comutări
Curent nominal operaţional în regim AC-1:
-
Toleranţa tensiunii, funcţionare în c.c. [închidere]:
0,7 - 1,2
Rezistenţa la şocuri mecanice-şoc semisinusoidal orizontal:
-
Tinere la impuls de tensiune [Uimp]:
8000
Lămpi cu incandescenţă (Wolfram) 277V 60Hz monofazat:
74
3 poli, la Ith [60°]:
16,7
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]:
50
Masiv (contacte auxiliare):
1 x (0,75 - 4) | 2 x (0,75 - 2,5)
Surubelniţă standard (contacte auxiliare):
0,8 x 5,5;1 x 6
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 240 V [Ie]:
21
SCCR (fuzibil) la defect sever 600 V:
30/100
Standard screwdriver [main cable]:
0,8 x 5,5;1 x 6
Putere motor maximă-3 faze:
-
Cuplu de strângere (contacte auxiliare):
1,20
Contacte de forţă-contacte ND:
10
Control elevator 480V 60Hz trifazat (A):
40
Funcţionare în c.c. închidere temporizată:
54
Întreruptor automat max. la defect sever 480 V:
100
a bobinei în stare rece şi 1.0 x Us:
-
Funcţionare în c.c. deschidere temporizată:
24
Timp de comutaţie la 100% Us (Valoare recomandată):
-
Bare flexibile (nr. de lamele x lătime x grosime):
2 x (6 x 9 x 0.8)
Coordonare de tip "2" 400 V [gG/gL 500 V] :
80
Curent nominal operaţional DC-1:
-
Putere pentru aplicaţii speciale:
-
Standard:
IEC EN 60947-4-1;IEC EN 60947-5-1;UL 508
Control elevator 600V 60Hz trifazat (CP):
40
Lămpi cu descărcare (Balast) 480V 60Hz trifazat:
79
Contacte auxiliare-contacte NÎ:
5
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]:
32
Accesorii opționale:
LTZ3D420--; LTZ3D411--; LTZ3D402--; LTZ3D140--; LTZ3D131--; LTZ3D122--; LTZ3D113--; LTZ3D104--; LTZ3D711--; LTZ3D811--;
