Funcţionare în c.c. [Menţinere]:
0,9
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 415 V [Ie]:
25
Control elevator 240V 60Hz trifazat (A):
42
Performanţe în regim de motor AC-3:
-
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]:
37
Lămpi cu descărcare (Balast) 480V 60Hz trifazat:
88
Date de bază fuzibil max.:
250
Contacte auxiliare-contacte NÎ:
5
Funcţionare în c.c. închidere temporizată:
47
CEM interferenţe emise:
conform cu EN 60947-1
Funcţionare în c.a.:
0,87
Secţiune racord (contacte auxiliare):
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]:
72
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]:
72
Lămpi cu incandescenţă (Wolfram) 600V 60Hz trifazat:
88
Factorul de serviciu:
100
Montaj deschis la 60°C [Ith=Ie]:
80
Flexibil cu pin (contactele principale):
1 x (0,75 - 35) | 2 x (0,75 - 25)
Curent termic convenţional 1 pol montaj închis [Ith]:
180
Temperatura ambiantă de depozitare:
-40 / +80
Masiv sau multifilar (contacte principale):
single 14 - 1, double 14 - 2
Acţionare frontală (EN50724):
Cu degetul şi cu dosul palmei
Contacte auxiliare-contacte ND:
7
FLA 480V 60Hz trifazat:
72
Temperatura ambiantă pentru montaj închis:
-25 / + 40
SCCR (CB) la defect sever:
65
Fuzibil max. protecţie la scurtcircuit:
-
50 Hz [menţinere] (W):
4,1
Sarcină pilot funcţionare în c.a.:
A600
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]:
72
Unelte (contacte auxiliare):
-
Coordonare de tip "1" 690 V [gG/gL 690 V]:
100
LRA 480V 60Hz trifazat:
432
CEM rezistenţa la interferenţe:
conform cu EN 60947-1
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 660 V 690 V [Ie]:
20
Suruburi terminale (contacte auxiliare):
M3,5
Control elevator 200V 60Hz trifazat (CP):
10
Separare sigură conform EN 61140:
-
Montaj deschis la 50°C [Ith=Ie]:
88
Funcţionare în c.c. deschidere temporizată:
30
Întreruptor automat max. la defect sever 600 V:
250
Categorie produs:
Power contactor
Unelte (contacte principale):
-
Sistemul electromagnetic:
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]:
72
Norme si Standarde:
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
Lămpi cu incandescenţă (Wolfram) 347V 60Hz monofazat:
88
Toleranţa tensiunii, funcționare în c.a. [închidere]:
0,8 - 1,1
Curent nominal AC-3/400V:
72
Masiv sau multifilar (contacte auxiliare):
18 - 14
Flexible with ferrule [auxiliary cables]:
1 x (0,75 - 2,5) | 2 x (0,75 - 2,5)
La Ie conform AC-3/400V:
21
Sarcină pilot funcţionare în c.c.:
P300
Toleranţa tensiunii, funcţionare în c.c. [menţinere]:
0,15 - 0,6
Putere motor maximă-Utilizare generală:
88
Montaj deschis la 40°C [Ith=Ie]:
98
Rezistenţa la şocuri mecanice-şoc semisinusoidal 10ms:
-
Lungime de dezizolat (contacte principale):
14
Contacte auxiliare-contacte ND:
7
Control refrigerare (numai CSA) FLA 480V 60Hz trifazat:
40
Categoria de supratensiune/Grad de poluare:
III/3
Cuplu de strângere (contacte principale):
3,30
Lungime de dezizolat (contacte auxiliare):
10
SCCR (fuzibil) la defect sever 480 V:
30/100
60 Hz [menţinere] (VA):
19
Control elevator 480V 60Hz trifazat (CP):
30
Lămpi cu descărcare (Balast) 600V 60Hz trifazat:
88
Control elevator 600V 60Hz trifazat (A):
41
Performanţe în regim de motor AC-4:
-
Tensiunea nominală operaţională:
690
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 500 V [Ie]:
25
Coordonare de tip "2" 690 V [gG/gL690 V]:
80
Capacitate de rupere nominala:
-
Accesorii opționale:
LTZ30001--;LTZ30002--;LTZ30003--;LTZ30004--;LTZ2W001--;LTZ2W002--;LTZ10005--;LTZ3D420--;LTZ3D411--;LTZ3D402--;LTZ3D140--;LTZ3D131--;LTZ3D122--;LTZ3D113--;LTZ3D104--;LTZ3D711--;LTZ3D811--;
Utilizare generală c.a. (V):
600
Putere motor maximă-monofazat:
-
Curent nominal operaţional AC-4:
-
SCCR (întreruptor automat) la defect sever 600 V:
30
Temperatura ambiantă pentru montaj deschis:
-25 / +60
Multifilar (contacte principale):
1 x (16 - 50) | 2 x (16 - 35)
Rezistenţe de încălzire 277V 60Hz monofazat:
88
Funcţionare în c.c. [Decuplare] Notă:
Cel puţin redresor cu riplu redus bifazat sau trifazat
Rezistenţe de încălzire 347V 60Hz monofazat:
88
Contacte de forţă-contacte ND:
10
Funcţionare în c.c. [Cuplare]:
12
60 Hz [menţinere] (W):
4,1
Operating frequency, mechanical DC operated:
5000 Schaltspiele/h
Funcţionare în c.c.:
0,53
Lămpi cu incandescenţă (Wolfram) 480V 60Hz trifazat:
88
Protecţie împotriva contactului direct:
-
Suruburi terminale (contacte principale):
M6
60 Hz [menţinere] (VA):
178
Date nominale pentru tipuri aprobate:
-
Tensiune nominală de izolaţie (Ui):
690
Fuzibil max. la defect sever 480 V:
250/150 Class J
Coordonare de tip "1" 400 V [gG/gL 500 V]:
250
Fuzibil maxim la defect sever 600 V:
250/150 Class J
Surubelniţă Philips/Pozidriv (contacte principale):
PZ 2
Secţiune racord pentru contactele principale:
-
Curent termic convenţional 3 poli 50-60Hz:
-
Masiv (cablu principal):
1 x (0,75 - 16) | 2 x (0,75 - 16)
Curent nominal operaţional în regim AC-3:
-
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 240 V [Ie]:
25

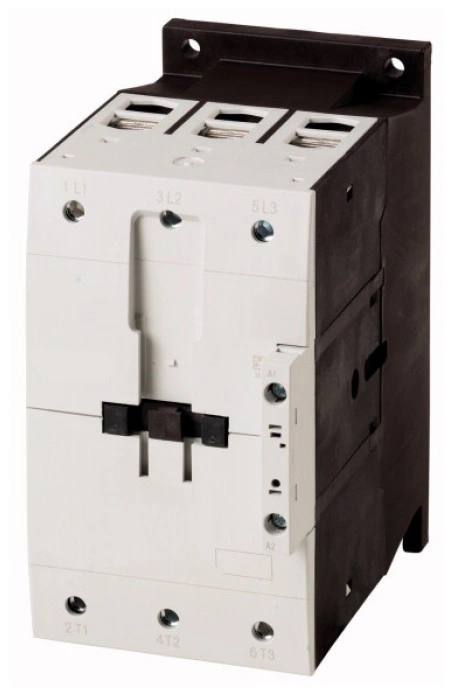

Descriere de bază:
Contactor
Control refrigerare (numai CSA) FLA 600V 60Hz trifazat:
30
Condiţii climatice:
Căldură umedă constantă, conform cu IEC 60068-2-78;Căldură umedă ciclică, conform cu IEC 60068-2-30
Lămpi cu descărcare (Balast) 277V 60Hz monofazat:
88
Control elevator 200V 60Hz trifazat (A):
32,20
Funcţionare în c.c. [Cuplare] Notă:
RDC 24 (Umin 24 V DC/Umax 27 V DC)| Example: US = 0.7 x Umin - 1.2 x Umax / US = 0.7 x 24V - 1.2 x 27V DC
Durată de viaţă mecanică, în c.c. :
10000000 Comutări
Curent nominal operaţional în regim AC-1:
-
Utilizare generală c.c. (A):
1
Toleranţa tensiunii, funcţionare în c.c. [închidere]:
0,7 - 1,2
Rezistenţa la şocuri mecanice-şoc semisinusoidal orizontal:
-
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 380 V 400 V [Ie]:
25
Tinere la impuls de tensiune [Uimp]:
8000
Lămpi cu incandescenţă (Wolfram) 277V 60Hz monofazat:
88
Performanţe ţintă (100,000 cicluri conform cu UL1995):
-
Montaj deschis la 55°C [Ith=Ie]:
83
Masiv (contacte auxiliare):
1 x (0,75 - 4) | 2 x (0,75 - 2,5)
Surubelniţă standard (contacte auxiliare):
0,8 x 5,5;1 x 6
SCCR (fuzibil) la defect sever 600 V:
30/100
Standard screwdriver [main cable]:
0,8 x 5,5;1 x 6
Putere motor maximă-3 faze:
-
Cuplu de strângere (contacte auxiliare):
1,20
Contacte de forţă-contacte ND:
10
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]:
72
Control elevator 480V 60Hz trifazat (A):
40
Control refrigerare (numai CSA) LRA 600V 60Hz trifazat:
180
Curent termic convenţional 1 pol montaj deschis [Ith]:
200
Întreruptor automat max. la defect sever 480 V:
100
Timp de comutaţie la 100% Us (Valoare recomandată):
-
Bare flexibile (nr. de lamele x lătime x grosime):
2 x (6 x 9 x 0.8)
Coordonare de tip "2" 400 V [gG/gL 500 V] :
125
Montaj deschis AC-4, 3poli, 50 – 60 Hz 220 V 230 V [Ie]:
25
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 440 V [Ie]:
25
50 Hz [menţinere] (VA):
16
Utilizare generală c.c. (V):
250
Curent nominal operaţional DC-1:
-
Temporizare la închidere, funcţionare în c.a.:
12 - 18
Putere pentru aplicaţii speciale:
-
Standard:
IEC EN 60947-4-1;IEC EN 60947-5-1;UL 508
Toleranţa tensiunii, funcţionare în c.a. [menţinere]:
0,3 - 0,6
Control elevator 600V 60Hz trifazat (CP):
40
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]:
72
Control refrigerare (numai CSA) LRA 480V 60Hz trifazat:
240
3 poli, la Ith [60°]:
25,9
Contacte auxiliare-contacte NÎ:
5
50 Hz [închidere] (VA):
149
Rezistenţă la scurtcircuit:
-
Curent de scurtcircuit:
-
Temporizare la deschidere, funcţionare în c.a.:
8 - 13
Surubelniţă Philips/Pozidriv (contacte auxiliare):
PZ 2
Utilizare generală c.a. (A):
10
Control elevator 240V 60Hz trifazat (CP):
15
Rezistenţe de încălzire 600V 60Hz trifazat:
88
Date de bază max. CB:
250
Rezistenţe de încălzire 480V 60Hz trifazat:
88
Capacitatea de închidere conform CEI/EN 60947 până la 690V:
910
Între bobină şi contacte:
440
Lămpi cu descărcare (Balast) 347V 60Hz monofazat:
88
