Performanţe în regim de motor AC-3:
-
Durată de viaţă mecanică, în c.a. :
10000000 Comutări
Toleranţa tensiunii, funcționare în c.a. [închidere]:
0,8 x Us min - 1,15 x Us max
Putere motor maximă-Utilizare generală:
250
Contacte auxiliare-contacte ND:
10
AC-4 660 V 690 V [P]:
102
Frecvenţa comutărilor, funcţionare în c.a.:
3000 Comutări/h
Secţiune racord (contacte auxiliare):
-
Curent termic convenţional 1 pol montaj deschis [Ith]:
685
Între bobină şi contacte:
500
(0 … 0.7 x Uc min):
Contactorul nu cuplează
Factorul de serviciu:
100
Flexibil cu papuc:
50 - 185
Toleranţa tensiunii Us:
190 - 240 V 50/60 Hz
Putere de menţinere (W):
2,1
Funcţionare în c.a.:
3,54
Coordonare de tip "1" 690 V [gG/gL 690 V]:
315
Tensiunea nominală operaţională:
1000
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 500 V [Ie]:
136
Temperatura ambiantă de depozitare:
-40 / +80
Masiv (contacte auxiliare):
1 x (0,75 - 2,5) | 2 x (0,75 - 2,5)
Fuzibil max. protecţie la scurtcircuit:
-
Toleranţa tensiunii, funcţionare în c.a. [menţinere]:
0,25 x Us min - 0,6 x Us max
SCCR (CB) la defect sever:
65
Montaj deschis AC-3, 3 poli, 50 - 60 Hz 1000 V [Ie]:
76
Compensare individuală, curent de funcţ. trifazat cap.:
-
Rezistenta admisibilă a contactului actuatorului A11:
500
Sarcină pilot funcţionare în c.a.:
A600
(0 … 0.2 x Uc min) ≦ 10 ms:
Timpul este legat deliberat
Unelte (contacte auxiliare):
-
Date de bază fuzibil max.:
700
Suruburi terminale (contacte auxiliare):
M3,5
Întreruptor automat max. la defect sever 600 V:
350
Separare sigură conform EN 61140:
-
Montaj deschis AC-4, 3 poli, 50 - 60 Hz 1000 V [Ie]:
55
FLA 600V 60Hz trifazat:
280
La Ie conform AC-3/400V:
16

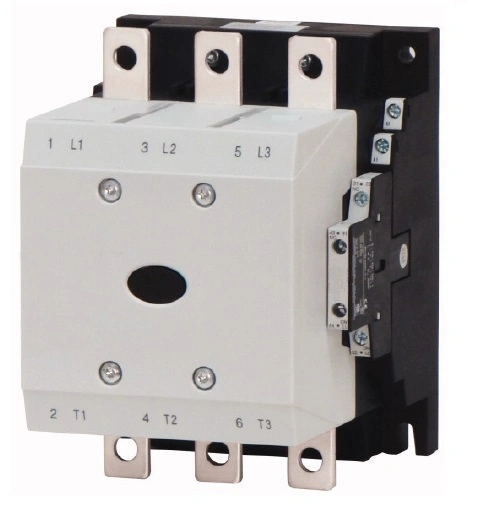

Categorie produs:
Power contactor
Unelte (contacte principale):
-
Sistemul electromagnetic:
-
Coordonare de tip "2" 690 V [gG/gL690 V]:
250
Norme si Standarde:
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
Trifazat 575 V 600 V:
150
Bare flexibile (nr. de lamele x lătime x grosime):
Fixing with flat cable terminal or cable terminal blocks| See terminal capacity for cable terminal blocks
Frecventa de functionare maximă:
200
Masiv sau multifilar (contacte auxiliare):
18 - 14
Flexible with ferrule [auxiliary cables]:
1 x (0,75 - 2,5) | 2 x (0,75 - 2,5)
Comportament în condiţii tranzitorii şi marginale:
-
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 415 V [Ie]:
136
Date de bază max. CB:
800
LRA 600V 60Hz trifazat:
1680
Capacitatea de închidere conform CEI/EN 60947 până la 690V:
2700
Sarcină pilot funcţionare în c.c.:
P300
Rezistenţa la şocuri mecanice-şoc semisinusoidal 10ms:
-
Masiv sau multifilar (contacte principale):
1/0 - 350 MCM
Temperatura ambiantă pentru montaj deschis:
-40 / +60
Trifazat 460 V 480 V:
125
Categoria de supratensiune/Grad de poluare:
III/3
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]:
185
Temporizare la deschidere, funcţionare în c.a.:
40
Performanţe în regim de motor AC-4:
-
Contacte auxiliare înglobate:
2ND+2NÎ
Putere de cuplare (W):
180
Montaj deschis la 55°C [Ith=Ie]:
287
AC-3 660 V 690 V [P]:
140
Capacitate de rupere nominala:
-
Utilizare generală c.a. (V):
600
Curent nominal operaţional AC-4:
-
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]:
185
SCCR (fuzibil) la defect sever 480 V:
100
Contacte de forţă-contacte ND:
10
(1.15 … 1.3 x Uc max):
Contactorul rămâne cuplat
Contacte auxiliare:
2ND+2NI
Tensiune nominală de izolaţie (Ui):
1000
Coordonare de tip "2" 1000 V [gG/gL 1000 V]:
160
Protecţie împotriva contactului direct:
-
Date nominale pentru tipuri aprobate:
-
Functionare condensator:
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]:
185
(0 … 0.2 x Uc min) > 10 ms:
Decuplarea contactorului
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]:
150
Putere de menţinere (VA):
2,6
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]:
185
Vârf maxim de curent la cuplare:
30
Lăţime sistem de bare:
32
Secţiune racord pentru contactele principale:
-
Curent termic convenţional 3 poli 50-60Hz:
-
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 440 V [Ie]:
136
Cuplu de strângere (contacte principale):
24
Montaj deschis AC-4, 3poli, 50 – 60 Hz 220 V 230 V [Ie]:
136
CEM interferenţe emise:
Acest produs este proiectat pentru funcționarea în mediu industrial (mediu A). Utilizarea în mediu rezidențial (mediu B) poate cauza interferențe radio pe multiple frecvențe, fiind necesare măsuri suplimentare de atenuare.
Curent nominal operaţional în regim AC-3:
-
Temperatura ambiantă pentru montaj închis:
-40 / +40
Acţionare frontală (EN50724):
Cu degetul şi cu dosul palmei la bornele terminale
Descriere de bază:
Contactor
Notă de consum de putere:
Transformator de comandă cu uk ≦ 10%
Montaj deschis la 60°C [Ith=Ie]:
275
Coordonare de tip "2" 400 V [gG/gL 500 V] :
315
FLA 480V 60Hz trifazat:
336
Condiţii climatice:
Căldură umedă constantă, conform cu IEC 60068-2-78;Căldură umedă ciclică, conform cu IEC 60068-2-30
Temporizare la închidere, funcţionare în c.a.:
60
Fuzibil maxim la defect sever 600 V:
600 Class J
Curent termic convenţional 1 pol montaj închis [Ith]:
625
(0.6 … 0.7 x Uc min):
Contactorul rămâne cuplat
Fuzibil max. la defect sever 480 V:
600 Class J
Curent nominal operaţional în regim AC-1:
-
Utilizare generală c.c. (A):
1
(0.2 … 0.6 x Uc min) ≦ 12 ms:
Timpul este legat deliberat
Tensiune prea ridicată:
-
Rezistenţa la şocuri mecanice-şoc semisinusoidal orizontal:
-
(0.2 … 0.6 x Uc min) > 12 ms:
Decuplarea contactorului
Tinere la impuls de tensiune [Uimp]:
8000
Întreruperi de tensiune:
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]:
185
Multifilar cu papuc:
50 - 185
Performanţe ţintă (100,000 cicluri conform cu UL1995):
-
(0.7 x Uc min … 1.15 x Uc max):
Contactorul cuplează cu certitudine
Durata de viaţă a componentei:
0,1
Contacte auxiliare-contacte NÎ:
8
Putere motor maximă-3 faze:
-
Cuplu de strângere (contacte auxiliare):
1,20
Coordonare de tip "1" 400 V [gG/gL 500 V]:
400
Accesorii opționale:
LTZ40001--;LTZ40002--;LTZ4W001--;LTZ3D711--;LTZ3D811--;
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]:
185
a bobinei în stare rece şi 1.0 x Us:
-
LRA 480V 60Hz trifazat:
2016
Utilizare generală c.a. (A):
15
Montaj deschis la 50°C [Ith=Ie]:
301
Timp de comutaţie la 100% Us (Valoare recomandată):
-
Curent nominal operaţional DC-1:
-
Utilizare generală c.c. (V):
250
SCCR (întreruptor automat) la defect sever 600 V:
50
Standard:
IEC EN 60947-4-1;IEC EN 60947-5-1;UL 508
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 240 V [Ie]:
136
Curent nominal AC-3/400V:
185
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 380 V 400 V [Ie]:
136
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 660 V 690 V [Ie]:
110
Suruburi terminale (contacte principale):
M10
SCCR (fuzibil) la defect sever 600 V:
100
Putere de cuplare (VA):
210
Montaj deschis la 40°C [Ith=Ie]:
337
Coordonare de tip "1" 1000 V [gG/gL 1000 V]:
200
Rezistenţă la scurtcircuit:
-
Întreruptor automat max. la defect sever 480 V:
350
Curent de scurtcircuit:
-
Surubelniţă Philips/Pozidriv (contacte auxiliare):
PZ 2
