AC-4 660 V 690 V [P]:
137
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]:
300
Performanţe în regim de motor AC-3:
-
Durată de viaţă mecanică, în c.a. :
10000000 Comutări
Contacte auxiliare-contacte ND:
10
Frecvenţa comutărilor, funcţionare în c.a.:
3000 Comutări/h
Secţiune racord (contacte auxiliare):
-
Între bobină şi contacte:
500
(0 … 0.7 x Uc min):
Contactorul nu cuplează
Factorul de serviciu:
100
SCCR (fuzibil) la defect sever 480 V:
18
Montaj deschis AC-4, 3 poli, 50 - 60 Hz 1000 V [Ie]:
76
Tensiunea nominală operaţională:
1000
AC-3 660 V 690 V [P]:
170
Temperatura ambiantă de depozitare:
-40 / +80
Masiv (contacte auxiliare):
1 x (0,75 - 2,5) | 2 x (0,75 - 2,5)
Fuzibil max. protecţie la scurtcircuit:
-
SCCR (CB) la defect sever:
65
Compensare individuală, curent de funcţ. trifazat cap.:
-
Rezistenta admisibilă a contactului actuatorului A11:
500
Montaj deschis la 50°C [Ith=Ie]:
438
Sarcină pilot funcţionare în c.a.:
A600
Coordonare de tip "2" 690 V [gG/gL690 V]:
315
Curent termic convenţional 1 pol montaj deschis [Ith]:
875
(0 … 0.2 x Uc min) ≦ 10 ms:
Timpul este legat deliberat
Montaj deschis la 40°C [Ith=Ie]:
490
Unelte (contacte auxiliare):
-
Date de bază fuzibil max.:
700
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 415 V [Ie]:
240
Coordonare de tip "1" 690 V [gG/gL 690 V]:
400
Suruburi terminale (contacte auxiliare):
M3,5
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]:
300
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]:
300
Întreruptor automat max. la defect sever 600 V:
600
Separare sigură conform EN 61140:
-

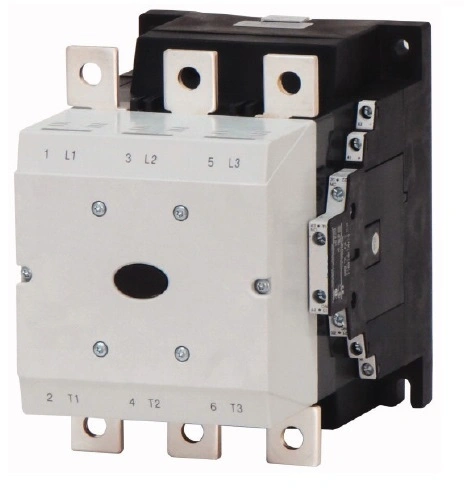

Categorie produs:
Power contactor
Unelte (contacte principale):
-
Sistemul electromagnetic:
-
Norme si Standarde:
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
Bare flexibile (nr. de lamele x lătime x grosime):
Fixing with flat cable terminal or cable terminal blocks| See terminal capacity for cable terminal blocks
Frecventa de functionare maximă:
200
Masiv sau multifilar (contacte auxiliare):
18 - 14
Flexible with ferrule [auxiliary cables]:
1 x (0,75 - 2,5) | 2 x (0,75 - 2,5)
Comportament în condiţii tranzitorii şi marginale:
-
La Ie conform AC-3/400V:
21
Sarcină pilot funcţionare în c.c.:
P300
Rezistenţa la şocuri mecanice-şoc semisinusoidal 10ms:
-
Temperatura ambiantă pentru montaj deschis:
-40 / +60
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 660 V 690 V [Ie]:
150
Categoria de supratensiune/Grad de poluare:
III/3
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 500 V [Ie]:
240
Curent termic convenţional 1 pol montaj închis [Ith]:
785
Curent nominal AC-3/400V:
300
Temporizare la deschidere, funcţionare în c.a.:
40
Performanţe în regim de motor AC-4:
-
Putere de menţinere (W):
4,8
Contacte auxiliare înglobate:
2ND+2NÎ
Capacitate de rupere nominala:
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]:
300
Utilizare generală c.a. (V):
600
Curent nominal operaţional AC-4:
-
LRA 600V 60Hz trifazat:
1800
Putere motor maximă-Utilizare generală:
350
FLA 600V 60Hz trifazat:
300
Putere de cuplare (W):
325
Temporizare la închidere, funcţionare în c.a.:
55
Trifazat 200 V 208 V:
100
Montaj deschis la 60°C [Ith=Ie]:
400
AC-4 380 V 400 V [P]:
132
Contacte de forţă-contacte ND:
10
(1.15 … 1.3 x Uc max):
Contactorul rămâne cuplat
Trifazat 575 V 600 V:
300
Trifazat 460 V 480 V:
250
Contacte auxiliare:
2ND+2NI
Tensiune nominală de izolaţie (Ui):
1000
Coordonare de tip "2" 1000 V [gG/gL 1000 V]:
160
Protecţie împotriva contactului direct:
-
Montaj deschis la 55°C [Ith=Ie]:
418
Date nominale pentru tipuri aprobate:
-
Date de bază max. CB:
600
Functionare condensator:
-
SCCR (fuzibil) la defect sever 600 V:
18
(0 … 0.2 x Uc min) > 10 ms:
Decuplarea contactorului
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]:
185
Vârf maxim de curent la cuplare:
30
Multifilar cu papuc:
70 - 240
Secţiune racord pentru contactele principale:
-
Curent termic convenţional 3 poli 50-60Hz:
-
AC-3 380 V 400 V [P]:
160
Cuplu de strângere (contacte principale):
24
CEM interferenţe emise:
Acest produs este proiectat pentru funcționarea în mediu industrial (mediu A). Utilizarea în mediu rezidențial (mediu B) poate cauza interferențe radio pe multiple frecvențe, fiind necesare măsuri suplimentare de atenuare.
Curent nominal operaţional în regim AC-3:
-
Temperatura ambiantă pentru montaj închis:
-40 / +40
Întreruptor automat max. la defect sever 480 V:
250
Acţionare frontală (EN50724):
Cu degetul şi cu dosul palmei la bornele terminale
Descriere de bază:
Contactor
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 380 V 400 V [Ie]:
240
Notă de consum de putere:
Transformator de comandă cu uk ≦ 10%
Fuzibil max. la defect sever 480 V:
700 Class L
Condiţii climatice:
Căldură umedă constantă, conform cu IEC 60068-2-78;Căldură umedă ciclică, conform cu IEC 60068-2-30
(0.6 … 0.7 x Uc min):
Contactorul rămâne cuplat
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 240 V [Ie]:
240
Curent nominal operaţional în regim AC-1:
-
Utilizare generală c.c. (A):
1
(0.2 … 0.6 x Uc min) ≦ 12 ms:
Timpul este legat deliberat
Tensiune prea ridicată:
-
Rezistenţa la şocuri mecanice-şoc semisinusoidal orizontal:
-
Toleranţa tensiunii, funcționare în c.a. [închidere]:
0,85 x Us min - 1,1 x Us max
Lăţime sistem de bare:
25
Putere de menţinere (VA):
7,3
(0.2 … 0.6 x Uc min) > 12 ms:
Decuplarea contactorului
Flexibil cu papuc:
50 - 240
Tinere la impuls de tensiune [Uimp]:
8000
Montaj deschis AC-3, 3 poli, 50 - 60 Hz 1000 V [Ie]:
95
Coordonare de tip "2" 400 V [gG/gL 500 V] :
400
Accesorii opționale:
LTZ50001--;LTZ50002--;LTZ4W001--;LTZ5D711--;LTZ5D811--;
Întreruperi de tensiune:
-
Performanţe ţintă (100,000 cicluri conform cu UL1995):
-
(0.7 x Uc min … 1.15 x Uc max):
Contactorul cuplează cu certitudine
Durata de viaţă a componentei:
0,1
Fuzibil maxim la defect sever 600 V:
700 Class J
Contacte auxiliare-contacte NÎ:
8
Toleranţa tensiunii Us:
220 - 240 V 50/60 Hz
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]:
300
Putere motor maximă-3 faze:
-
SCCR (întreruptor automat) la defect sever 600 V:
18
Toleranţa tensiunii, funcţionare în c.a. [menţinere]:
0,2 x Us min - 0,4 x Us max
Cuplu de strângere (contacte auxiliare):
1,20
Coordonare de tip "1" 400 V [gG/gL 500 V]:
400
Trifazat 230 V 240 V:
125
a bobinei în stare rece şi 1.0 x Us:
-
Putere de cuplare (VA):
360
Masiv sau multifilar (contacte principale):
2/0 - 500 MCM
Utilizare generală c.a. (A):
15
Capacitatea de închidere conform CEI/EN 60947 până la 690V:
3600
Timp de comutaţie la 100% Us (Valoare recomandată):
-
Curent nominal operaţional DC-1:
-
Utilizare generală c.c. (V):
250
Standard:
IEC EN 60947-4-1;IEC EN 60947-5-1;UL 508
FLA 480V 60Hz trifazat:
360
LRA 480V 60Hz trifazat:
2160
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]:
300
Suruburi terminale (contacte principale):
M10
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 440 V [Ie]:
240
Montaj deschis AC-4, 3poli, 50 – 60 Hz 220 V 230 V [Ie]:
240
Coordonare de tip "1" 1000 V [gG/gL 1000 V]:
200
Rezistenţă la scurtcircuit:
-
Curent de scurtcircuit:
-
Surubelniţă Philips/Pozidriv (contacte auxiliare):
PZ 2
