Multifilar (contacte principale):
1 x (16 - 25)
Lungime de dezizolat (contacte auxiliare):
8
Curent termic convenţional Ith:
6
Sarcină pilot funcţionare în c.c.:
R300
Fuzibil maxim la defect sever 600 V:
35 Class J/CC
Surubelniţă Philips/Pozidriv (contacte principale):
PZ 2
Secţiune racord pentru contactele principale:
-
Temperatura ambiantă pentru montaj închis:
-25 / +40
Secţiune racord (contacte auxiliare):
-
AC-15 contact ND 220 V 230 V 240 V Ie:
1,5
Fuzibil max. la defect sever 480 V:
35 Class J/CC

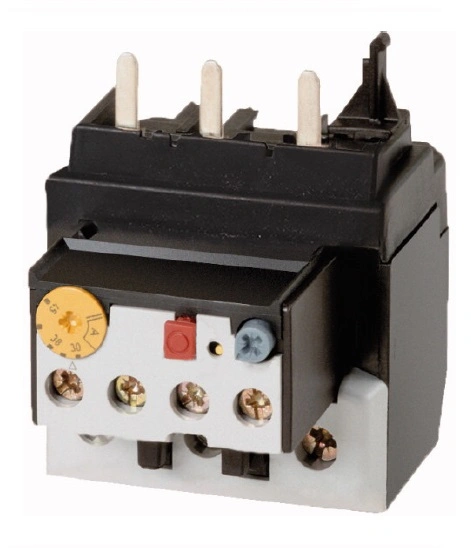

Categorie produs:
Motor protection relay
Între contacte principale:
440
c.c. L/R ≦ 15 ms Notă:
Conditiile de cuplare si decuplare bazate pe DC-13, timp constant asa cum este specificat
Între contacte auxiliare:
240
Norme si Standarde:
IEC 60947, EN 60947
Condiţii climatice:
Căldură umedă constantă, conform cu IEC 60068-2-78;Căldură umedă ciclică, conform cu IEC 60068-2-30
Acţionare frontală (EN50724):
Cu degetul şi cu dosul palmei
Masiv sau multifilar (contacte auxiliare):
2 x (18 - 14)
SCCR (CB) la defect sever:
65
c.c. L/R ≦ 15 ms 24 V Ie:
0,9
Întreruptor automat max. la defect sever 480 V:
25
Valoarea cea mai mică a gamei de reglaj:
2,5
AC-15 contact NÎ 380 V 400 V 415 V Ie:
0,9
Temperatur compensation residual error > 40 ºC:
≦ 0,25 %/K
Between auxiliary contacts and main contacts:
440
AC-15 contact NÎ 500 V Ie:
0,8
Unelte (contacte auxiliare):
-
Surubelniţă standard (contacte auxiliare):
1 x 6
Suruburi terminale (contacte auxiliare):
M3,5
Standard screwdriver [main cable]:
1 x 6
Valoarea maximă din gama de reglaj:
6,3
Sarcină pilot funcţionare în c.a.:
B300, B600
Separare sigură conform EN 61140:
-
Separare sigură conform EN 61140:
-
Unelte (contacte principale):
-
Rated insulation voltage auxiliary circuit Ui:
500
AC-15 contact NÎ 220 V 230 V 240 V Ie:
1,5
Flexible with ferrule [auxiliary cables]:
1 x (0,75 - 2,5) | 2 x (0,75 - 2,5)
Cuplu de strângere (contacte auxiliare):
1,20
Masiv (cablu principal):
1 x (1 - 16) | 2 x (1 - 16)
Tinere la impuls de tensiune [contacte auxiliare] Uimp:
4000
c.c. L/R ≦ 15 ms 60 V Ie:
0,75
Categoria de supratensiune/Grad de poluare:
III/3
AC-15 contact ND 120 V Ie:
1,5
AC-15 contact ND 500 V Ie:
0,5
Masiv sau multifilar (contacte principale):
14 - 2
Masiv (contacte auxiliare):
1 x (0,75 - 4) | 2 x (0,75 - 4)
Rated operational current [contr.cir.cable] Ie:
-
Cuplu de strângere (contacte principale):
3,50
Overvoltage cat./pollution degree[contr.cir.cable]:
III/3
Tensiunea nominală operaţională:
690
c.c. L/R ≦ 15 ms 110 V Ie:
0,4
SCCR (fuzibil) la defect sever 600 V:
100
Temperatura ambiantă pentru montaj deschis:
-25 / +55
Flexibil cu pin (contactele principale):
1 x (1 - 25) | 2 x (1 - 25)
Tinere la impuls de tensiune [Uimp]:
6000
Date de bază fuzibil max.:
60
AC-15 contact ND 380 V 400 V 415 V Ie:
0,5
Gama de reglaj pentru setarea curentului:
10 - 16
Curent de scurtcircuit:
-
AC-15 contact NÎ 120V Ie:
1,5
Rated operational voltage [contr.cir.cable] Ue:
500
Rezistenţa la scurtcircuit fără sudura contactelor:
-
Surubelniţă Philips/Pozidriv (contacte auxiliare):
PZ 2
SCCR (fuzibil) la defect sever 480 V:
100
c.c. L/R ≦ 15 ms 220 V Ie:
0,2
Compensarea temperaturii:
continuu
Lungime de dezizolat (contacte principale):
11
Putere disipată (3 conductoare):
-
Suruburi terminale (contacte principale):
M6
Protecţie împotriva contactului direct:
-
Date nominale pentru tipuri aprobate:
-
Rezistenţa la şocuri mecanice-şoc semisinusoidal 10ms:
10
Tensiune nominală de izolaţie (Ui):
690
