Schock time sine-wave 20ms:
-
Tensiune nominală de izolaţie (Ui):
690
Descriere electrică CAD:
4kW AC3 25A AC1 1S, 24VDC 10A
Performanţe în regim de motor AC-3:
-
Durată de viaţă mecanică, în c.a. :
10000000 Comutări
Categoria de supratensiune/Grad de poluare:
Ⅰ- Ⅳ/3
Toleranţa tensiunii, funcționare în c.a. [închidere]:
0,85-1,1
Secţiune racord pentru contactele principale:
-
Capacitatea de rupere:
180
Curent nominal operaţional în regim AC-3:
-
Temperatura ambiantă pentru montaj închis:
-40 / +40
Masiv (cablu principal):
0,75-6

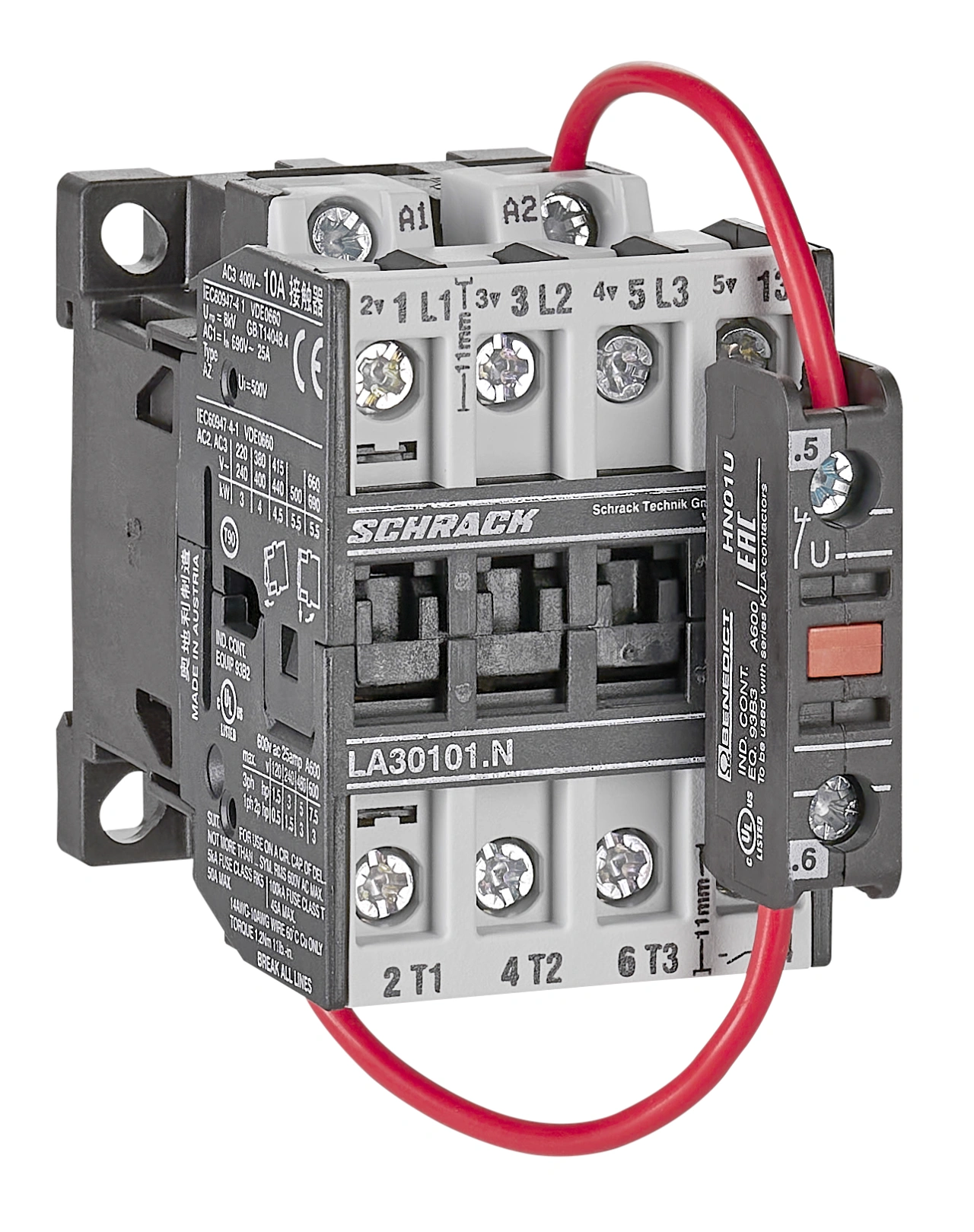

Descriere de bază:
Contactor
Montaj deschis la 40°C [Ith=Ie]:
25
Temporizare la deschidere, funcţionare în c.a.:
5-13
Flexibil cu pin (contactele principale):
1-4
50 Hz [menţinere] (VA):
7-10
Capacitate cleme conductoare de comandă:
-
Durată de viaţă mecanică, în c.c. :
10000000 Comutări
Condiţii climatice:
Căldură umedă ciclică, conform cu IEC 60068-2-30;Căldură umedă constantă, conform cu IEC 60068-2-78
Unelte (contacte bobină):
-
Frecvenţă maximă de comutaţie în AC3 pe oră:
600
Temporizare la închidere, funcţionare în c.a.:
8-16
Temperatura maximă a mediului ambiant:
60
Curent nominal operaţional în regim AC-1:
25
Funcţionare în c.c. deschidere temporizată:
8-13
Capacitatea de închidere conform CEI/EN 60947 până la 690V:
200
Putere comutată în AC-3/400V:
4
Stabilitate la impuls de tensiune Uimp:
8kV
Categorie produs:
Power contactor
Sistemul electromagnetic:
-
Unelte (contacte principale):
-
Temperatura ambiantă de depozitare:
-50 / +90
Philips/Pozidriv screwdr. [control circuit cables]:
Pz 2
Power loss per pole:
0,21
Temperatura ambiantă pentru montaj deschis:
-40 / +60
Funcţionare în c.c. închidere temporizată:
8-12
Suruburi terminale (contacte principale):
M3,5
50 Hz [închidere] (VA):
33-45
Curent nominal AC-3/400V:
10
Standard:
IEC EN 60947-4-1
Clasă de funcţionare:
gL(gG)
Curent nominal AC-1/690V:
25
Norme si Standarde:
IEC / EN 60947-4-1
Cuplu de strângere (contacte principale):
0,8-1,4
AC-3 660 V 690 V [P]:
5,50
Flexible with ferrule [control circuit cables]:
0,5-2,5
Accesorii opționale:
LA190100--;LA190101--;LA190135--;LA190137--;LA190138--;LA190139--;
Temperatura minimă a mediului ambiant:
-40
Contacte de forţă-contacte ND:
10
Contacte auxiliare înglobate:
1ND
Surubelniţă Philips/Pozidriv (contacte principale):
Pz 2
