Prize antenă / satelit

Subcategorii
Prize satelit terminale Seria A
Prize satelit BK terminale, DATA Seria A
Prize satelit terminale Seria M
Prize satelit de trecere Seria A
Prize satelit de trecere Seria M
Prize antenă terminale Seria A
Prize antenă terminale Seria M
Prize antenă de trecere Seria A
Prize antenă de trecere Seria M
Rame pentru prize Seria A
Rezistor capăt 75Ohm
Prize satelit terminale Seria A
Prize satelit terminale Seria A

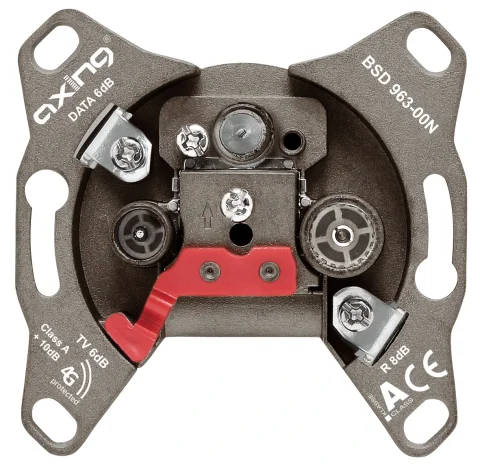

Prize satelit BK terminale, DATA Seria A
Prize satelit BK terminale, DATA Seria A

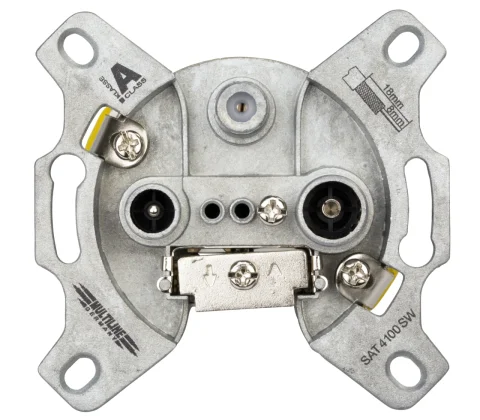

Prize satelit terminale Seria M
Prize satelit terminale Seria M

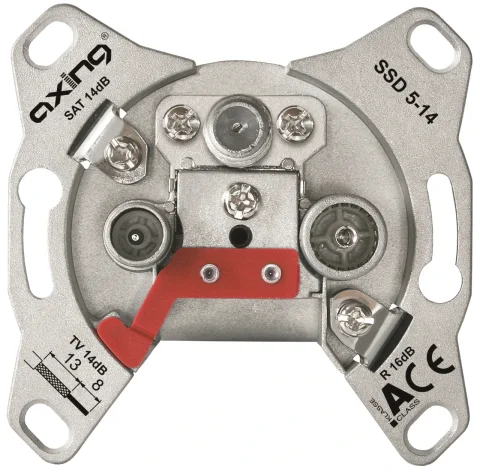

Prize satelit de trecere Seria A
Prize satelit de trecere Seria A

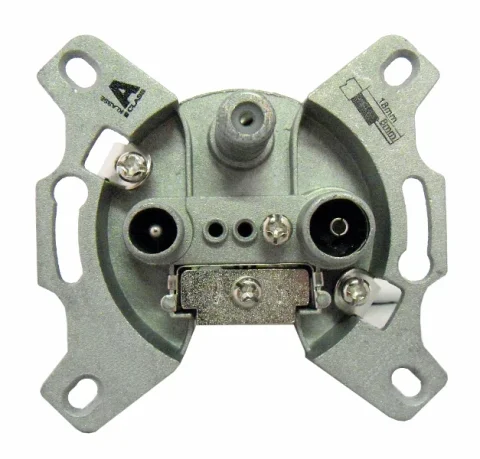

Prize satelit de trecere Seria M
Prize satelit de trecere Seria M

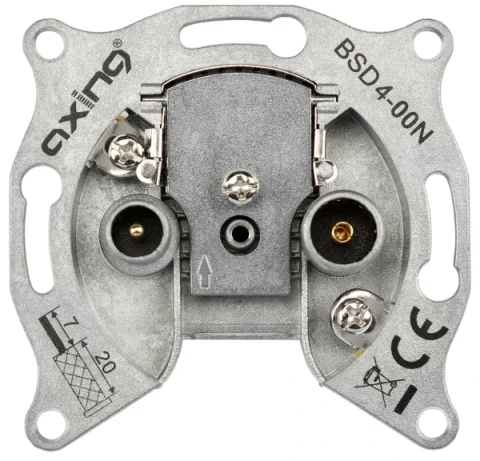

Prize antenă terminale Seria A
Prize antenă terminale Seria A

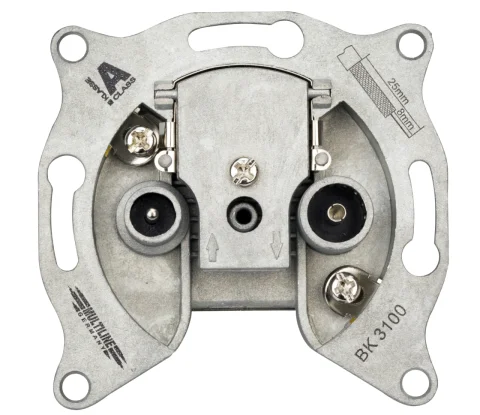

Prize antenă terminale Seria M
Prize antenă terminale Seria M
Prize antenă de trecere Seria A
Prize antenă de trecere Seria A

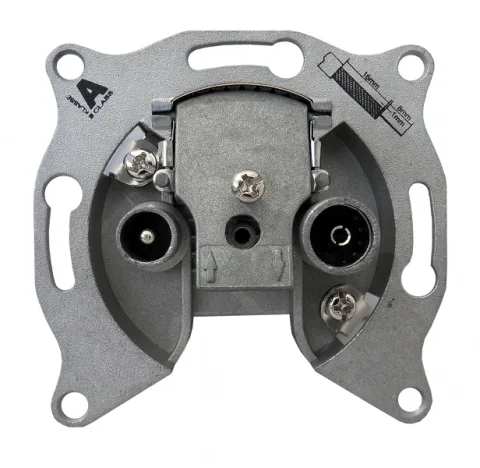

Prize antenă de trecere Seria M
Prize antenă de trecere Seria M

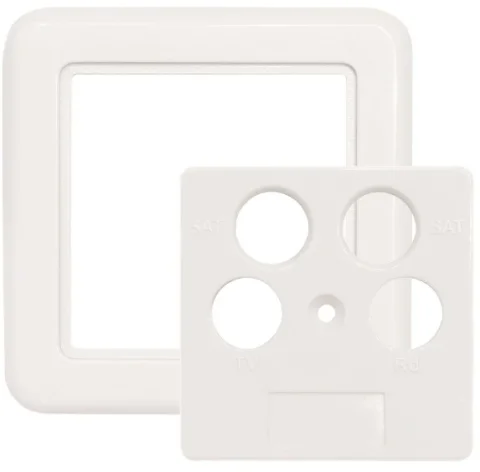

Rame pentru prize Seria A
Rame pentru prize Seria A

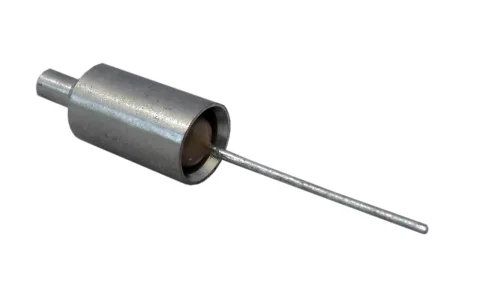

Rezistor capăt 75Ohm
Rezistor capăt 75Ohm
Clasificăm prizele de perete în următoarele tipuri:
•Prize de perete SAT pentru sisteme satelit cu frecvenţe de transmisie de până la 2200 MHz (DVB-S)
(prize de perete SAT programabile pentru siteme Unicable - vezi capitolul Sisteme Unicable)
•Prize de perete în bandă largă (cabluri TV cu bandă largă) pentru frecvenţe de transmisie de până la 1000 MHz (DVB-C (CATV), DVB-T)

În funcţie de topografia utilizată (cablare stea sau serie) distingem următoarele tipuri de prize:
•Prize terminale (pentru cablare în topografie stea) care sunt conectate direct la unitatea de distribuţie semnal (ex.: multiswitch, LNB Quad) prin cablu coaxial şi închise cu un rezistor de capăt intern de 75Ω.
•Prize de trecere (pentru topografie serie) care sunt conectate una după cealaltă (serie) la unitatea de emitere semnal. Ultima priză dintr-un astfel de şir trebuie închisă cu un rezistor de 75Ω. Alternativ, se poate utiliza o priză terminală.

2 porturi, 3 porturi, 4 porturi:
•Tipul cu 2 porturi: Priză de perete în bandă largă cu 2x conectori IEC (1x tată / 1x mamă pentru Radio / CATV)
•Tipul cu 3 porturi: Priză de perete în bandă largă cu 2x conectori IEC (1x tată / 1x mamă pentru Radio / CATV) şi 1x conector cu înşurubare F (SAT)
•Tipul cu 4 porturi: Priză de perete SAT (numai ca priză terminală sau priză de perete pe linia de ramificaţie) cu 2x conectori IEC (1x tată / 1x mamă pentru Radio / CATV) şi 2x conectori cu înşurubare F (2x SAT pentru receiver dual)

Montare coaxial pe şină DIN:
O infrastructură pe cablare tip stea poate fi cel mai bine distribuită dintr-o cutie de joncţiune centrală dacă un adaptor pentru şină DIN este
utilizat (Cod articol: HSERH010GS) în combinaţie cu un modul cuplă coaxial (Cod articol: HSEMRKFFWS). Adaptorul pentru şină DIN
este proiectat pentru instalarea uşoară a modulelor pe şină DIN. Se poate folosi cu uşurinţă o cutie de joncţiune centrală pentru conectarea
tuturor prizelor SAT.
