Cutii aplicate din tablă de oțel, tip WSA

Material: Construcţie robustă, din tabla laminată la rece, este tăiată în formă de cruce, apoi este ambutisată şi sudată. Cutia este formată din două părţi: corpul şi uşa

Flanșele oarbe sunt fabricate din tablă de oţel de 1,5mm grosime, vopsită în câmp electrostatic
Accesul cu cabluri se realizează prin flanşa superioară sau inferioară, deoarece cutia poate fi rotită cu 180°
Plasarea flanşei spre spatele cutiei asigură un acces uşor pentru cabluri
Este inclusă o garnitură pentru asigurarea gradului de protecţie necesar

Ușa: Este fabricată din tablă de oţel şi echipată cu bolţuri filetate M6 pentru împământare

Toate cutiile cu o singură uşă, începând cu WSA4040210 (Î=400 L=400 A=210mm), precum şi toate cutiile cu două uşi, au montate profile armare ușă, pe care se pot monta șine
Uşa este prinsă cu două balamale şi de la înălţimea de 1000 mm cu trei balamale. Ușa are un unghi de deschidere de 130°
Balamalele nu sunt vizibile în poziţia închisă a uşii şi sunt dotate cu bolţ captiv. Balamalele pot fi demontate uşor şi montate pentru deschiderea uşii pe partea stângă sau pe partea dreaptă. Uşile au o garnitură din poliuretan expandat pentru asigurarea gradului de protecție

4x zăvoare cu doi pini WSA6080302 - WSA1010302
1x Încuietoare rotativă miniatură cu închidere în trei puncte WSA1210302 - WSA1410402

Cutiile cu o ușă, începând de la înălțimea de 500mm dispun de două zăvoare cu insert tip doi pini
Cutiile cu o ușă, începând de la înălțimea de 1200mm dispun de un mâner rotativ cu închidere în 3 puncte

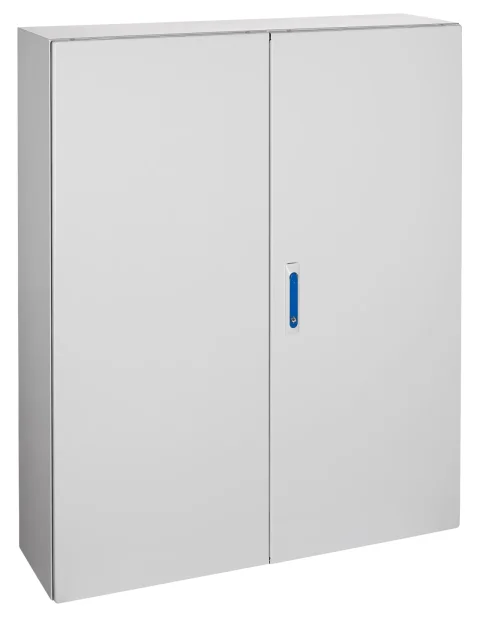

Cutiile WSA cu două uși, începând de la înălțimea de 600mm dispun de patru zăvoare cu insert tip doi pini
Cutiile cu două uși, începând de la înălțimea de 1200mm dispun de un mâner rotativ miniatură cu închidere în 3 puncte
La toate sistemele de închidere insertul este de tip doi pini, 5 mm, standard
Mânerul rotativ miniatură cu insert tip doi pini 5mm, poate fi schimbat cu un mâner de blocare sau cu un mâner rotativ miniatură cu insert semicilindru
Vezi tabelele tehnice de la paginile 41 (o ușă) și 42 (două uși) pentru caracteristicile tehnice detaliate

Tablă de oţel galvanizat 2mm
Placa de montare are marginile fălțuite pentru o rigiditate mărită
Placa de montare este montată pe bolțuri M8 sudate de interiorul cutiei și poate fi îndepărtată pentru echipare și cablare
Ea dispune de puncte de împământare pentru conexiune la corpul cutiei

Se face direct pe perete utilizând articolul WSAWB004, gradul de protecție este respectat
Alternativ cutia poate fi fixată direct pe perete, cu șuruburi prin panoul din spate (atenție la respectarea gradului de protecție!)
Cele patru găuri pentru montare pe peretele din spate al cutiei, cu bolțuri M8, sunt dispuse în colţurile panoului spate
Deschiderea uşii în exteriorul corpului cutiei, permite montajul alăturat al cutiilor, fără ca uşile să se atingă la deschidere
Pentru lățimile de 300, 400, 500 și 600mm există seturi de montaj pe stâlp corespunzătoare WSAPCLx00

Carcasa și accesoriile seriei WSA îndeplinesc cerințele standardului CEI 62208 pentru cutii metalice, care permit instalarea în mediul exterior
Standardul CEI 62208 permite un anumit grad de oxidare Ri1 a suprafețelor, conform standardului ISO 4628-3, iar în practică acest grad de oxidare nu afecteaza funcționalitatea și integritatea mecanică a carcasei. Se recomandă totuși implementarea unor măsuri de întreținere, pentru a preveni degradările vizuale și pentru a prelungi durata de viață a produsului (vezi pagina 60)
Se recomandă instalarea unei copertine WSADxxxx, trebuie avută în vedere şi protecţia suplimentară la coroziune pentru întregul ansamblu

Suprafață: Toate componentele sunt pre-tratate cu fosfat de fier, demineralizate şi protejate cu o vopsea pulbere epoxi-poliester cu finisaj structurat

Cutie metalică, placă de montaj, uşă cu două profile de montaj (începând cu lățimea cutiei de 300mm)
Flanșă sau flanșe pline cu garnituri și material de montaj
O cheie DIN cu doi pini de 5mm
O placă de montaj și material de montaj
Sunt incluse şi facilităţi de împământare
