Performanţe în regim de motor AC-3:
-
Durată de viaţă mecanică, în c.a. :
10000000 Comutări
Curent termic convenţional 1 pol montaj deschis [Ith]:
400
Contacte auxiliare-contacte NÎ:
5
CEM interferenţe emise:
conform cu EN 60947-1
Toleranţa tensiunii, funcționare în c.a. [închidere]:
0,8 - 1,15
Secţiune racord (contacte auxiliare):
-
Factorul de serviciu:
100
La Ie conform AC-3/400V:
32,1
Lămpi cu descărcare (Balast) 277V 60Hz monofazat:
160
Între bobină şi contacte:
690
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 415 V [Ie]:
65
Temperatura ambiantă de depozitare:
-40 / +80
60 Hz [menţinere] (VA):
170
Acţionare frontală (EN50724):
Cu degetul şi cu dosul palmei
Contacte auxiliare-contacte ND:
7
LRA 480V 60Hz trifazat:
900
Temperatura ambiantă pentru montaj închis:
-25 / + 40
SCCR (CB) la defect sever:
65
Fuzibil max. protecţie la scurtcircuit:
-
Control elevator 240V 60Hz trifazat (A):
104
Frecvenţa comutărilor, funcţionare în c.a.:
5000 Comutări/h
Sarcină pilot funcţionare în c.a.:
A600
Lămpi cu incandescenţă (Wolfram) 277V 60Hz monofazat:
160
Unelte (contacte auxiliare):
-
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]:
100
CEM rezistenţa la interferenţe:
conform cu EN 60947-1
60 Hz [menţinere] (W):
2,3
Fuzibil maxim la defect sever 600 V:
300/600 Class J
Suruburi terminale (contacte auxiliare):
M3,5
Întreruptor automat max. la defect sever 600 V:
350
Separare sigură conform EN 61140:
-
Categorie produs:
Power contactor
Unelte (contacte principale):
-
Sistemul electromagnetic:
-
Coordonare de tip "2" 690 V [gG/gL690 V]:
250
Masiv sau multifilar (contacte principale):
single 8…3/0, double 8…2/0
Norme si Standarde:
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
Masiv sau multifilar (contacte auxiliare):
18 - 14
Flexible with ferrule [auxiliary cables]:
1 x (0,75 - 2,5) | 2 x (0,75 - 2,5)
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 500 V [Ie]:
65
Sarcină pilot funcţionare în c.c.:
P300
Capacitatea de închidere conform CEI/EN 60947 până la 690V:
2100
Rezistenţa la şocuri mecanice-şoc semisinusoidal 10ms:
-
Funcţionare în c.a.:
2,25
Contacte auxiliare-contacte ND:
7
Trifazat 460 V 480 V:
125
Categoria de supratensiune/Grad de poluare:
III/3
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]:
150
Lungime de dezizolat (contacte auxiliare):
10
SCCR (fuzibil) la defect sever 480 V:
30/100
Control elevator 600V 60Hz trifazat (CP):
100
Control elevator 200V 60Hz trifazat (CP):
30
50 Hz [menţinere] (W):
2,3
Performanţe în regim de motor AC-4:
-
Tensiunea nominală operaţională:
690
Flexibil cu pin (contactele principale):
1 x (10 - 95) | 2 x (10 - 70)
Temporizare la deschidere, funcţionare în c.a.:
35 - 41
Control elevator 480V 60Hz trifazat (CP):
75
Capacitate de rupere nominala:
-
Utilizare generală c.a. (V):
600
Putere motor maximă-monofazat:
-
Curent nominal operaţional AC-4:
-
Rezistenţe de încălzire 480V 60Hz trifazat:
160
Control elevator 480V 60Hz trifazat (A):
96
SCCR (întreruptor automat) la defect sever 600 V:
30
Temperatura ambiantă pentru montaj deschis:
-25 / +60
Lungime de dezizolat (contacte principale):
24
Date de bază fuzibil max.:
600
Coordonare de tip "1" 690 V [gG/gL 690 V]:
250
Control refrigerare (numai CSA) FLA 600V 60Hz trifazat:
90
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]:
150
Lămpi cu descărcare (Balast) 347V 60Hz monofazat:
160
Contacte de forţă-contacte ND:
10
Rezistenţe de încălzire 277V 60Hz monofazat:
160
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 440 V [Ie]:
65
Rezistenţe de încălzire 347V 60Hz monofazat:
160
Curent termic convenţional 1 pol montaj închis [Ith]:
360
50 Hz [menţinere] (VA):
3,1
Montaj deschis AC-4, 3poli, 50 – 60 Hz 220 V 230 V [Ie]:
65
Rezistenţe de încălzire 600V 60Hz trifazat:
160
Lămpi cu descărcare (Balast) 480V 60Hz trifazat:
160
Protecţie împotriva contactului direct:
-
Date nominale pentru tipuri aprobate:
-
Date de bază max. CB:
600
Control elevator 200V 60Hz trifazat (A):
92
Tensiune nominală de izolaţie (Ui):
690
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]:
150
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]:
150
Coordonare de tip "1" 400 V [gG/gL 500 V]:
250
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 380 V 400 V [Ie]:
65
Surubelniţă Philips/Pozidriv (contacte principale):
PZ 2
Secţiune racord pentru contactele principale:
-
Curent termic convenţional 3 poli 50-60Hz:
-
Curent nominal operaţional în regim AC-3:
-

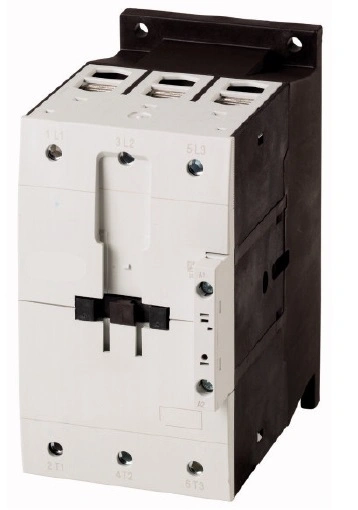

Descriere de bază:
Contactor
Întreruptor automat max. la defect sever 480 V:
250
Lămpi cu incandescenţă (Wolfram) 600V 60Hz trifazat:
160
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 660 V 690 V [Ie]:
50
Trifazat 575 V 600 V:
125
Condiţii climatice:
Căldură umedă constantă, conform cu IEC 60068-2-78;Căldură umedă ciclică, conform cu IEC 60068-2-30
Control refrigerare (numai CSA) LRA 600V 60Hz trifazat:
540
Curent nominal operaţional în regim AC-1:
-
Utilizare generală c.c. (A):
1
Montaj deschis la 50°C [Ith=Ie]:
180
Rezistenţa la şocuri mecanice-şoc semisinusoidal orizontal:
-
Cuplu de strângere (contacte principale):
14
Fuzibil max. la defect sever 480 V:
300/300 Class J
Montaj deschis la 55°C [Ith=Ie]:
170
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 240 V [Ie]:
65
Accesorii opționale:
LTZ3D420--; LTZ3D411--; LTZ3D402--; LTZ3D140--; LTZ3D131--; LTZ3D122--; LTZ3D113--; LTZ3D104--; LTZ3D711--; LTZ3D811--;LTZ30005--;
Tinere la impuls de tensiune [Uimp]:
8000
3 poli, la Ith [60°]:
36,5
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]:
150
Performanţe ţintă (100,000 cicluri conform cu UL1995):
-
50 Hz [închidere] (VA):
180
FLA 480V 60Hz trifazat:
150
Masiv (contacte auxiliare):
1 x (0,75 - 4) | 2 x (0,75 - 2,5)
Surubelniţă standard (contacte auxiliare):
0,8 x 5,5;1 x 6
Temporizare la închidere, funcţionare în c.a.:
28 - 33
Control elevator 600V 60Hz trifazat (A):
99
SCCR (fuzibil) la defect sever 600 V:
30/100
Putere motor maximă-Utilizare generală:
225
Standard screwdriver [main cable]:
0,8 x 5,5;1 x 6
Putere motor maximă-3 faze:
-
Control refrigerare (numai CSA) LRA 480V 60Hz trifazat:
540
Cuplu de strângere (contacte auxiliare):
1,20
Contacte de forţă-contacte ND:
10
Lămpi cu incandescenţă (Wolfram) 347V 60Hz monofazat:
160
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]:
150
Control refrigerare (numai CSA) FLA 480V 60Hz trifazat:
90
Timp de comutaţie la 100% Us (Valoare recomandată):
-
Control elevator 240V 60Hz trifazat (CP):
40
Utilizare generală c.c. (V):
250
Multifilar (contacte principale):
1 x (16 - 95) | 2 x (16 - 70)
Curent nominal operaţional DC-1:
-
Putere pentru aplicaţii speciale:
-
Curent nominal AC-3/400V:
150
Standard:
IEC EN 60947-4-1;IEC EN 60947-5-1;UL 508
60 Hz [menţinere] (VA):
3,1
Inbus hexagonal [contacte principale]:
5
Bare flexibile (nr. de lamele x lătime x grosime):
2 x (6 x 16 x 0.8)
Lămpi cu descărcare (Balast) 600V 60Hz trifazat:
160
Contacte auxiliare-contacte NÎ:
5
Suruburi terminale (contacte principale):
M10
Masiv (cablu principal):
1 x (0,75 - 16) | 2 x (0,75 - 10)
Montaj deschis la 60°C [Ith=Ie]:
160
Rezistenţă la scurtcircuit:
-
Curent de scurtcircuit:
-
Surubelniţă Philips/Pozidriv (contacte auxiliare):
PZ 2
Utilizare generală c.a. (A):
10
Toleranţa tensiunii, funcţionare în c.a. [menţinere]:
0,25 - 0,6
Coordonare de tip "2" 400 V [gG/gL 500 V] :
250
Lămpi cu incandescenţă (Wolfram) 480V 60Hz trifazat:
160
Montaj deschis la 40°C [Ith=Ie]:
190
