Performanţe în regim de motor AC-3:
-
Trifazat 230 V 240 V:
150
Contacte auxiliare-contacte ND:
10
AC-3 660 V 690 V [P]:
300
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]:
400
Montaj deschis la 40°C [Ith=Ie]:
612
Secţiune racord (contacte auxiliare):
-
Între bobină şi contacte:
500
(0 … 0.7 x Uc min):
Contactorul nu cuplează
Factorul de serviciu:
100
Tensiunea nominală operaţională:
1000
Putere de cuplare (VA):
715
Montaj deschis AC-4, 3poli, 50 – 60 Hz 220 V 230 V [Ie]:
296
Temperatura ambiantă de depozitare:
-40 / +80
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 440 V [Ie]:
296
Masiv (contacte auxiliare):
1 x (0,75 - 2,5) | 2 x (0,75 - 2,5)
Fuzibil max. protecţie la scurtcircuit:
-
Compensare individuală, curent de funcţ. trifazat cap.:
-
Rezistenta admisibilă a contactului actuatorului A11:
500
Sarcină pilot funcţionare în c.a.:
A600
Montaj deschis la 55°C [Ith=Ie]:
522
(0 … 0.2 x Uc min) ≦ 10 ms:
Timpul este legat deliberat
Unelte (contacte auxiliare):
-
Trifazat 460 V 480 V:
300
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]:
400
Durată de viaţă mecanică, în c.a. :
7000000 Comutări
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]:
400
Suruburi terminale (contacte auxiliare):
M3,5
Întreruptor automat max. la defect sever 600 V:
600
Separare sigură conform EN 61140:
-
Putere de cuplare (W):
645
FLA 480V 60Hz trifazat:
550
Categorie produs:
Power contactor
Unelte (contacte principale):
-
Sistemul electromagnetic:
-
Norme si Standarde:
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
Bare flexibile (nr. de lamele x lătime x grosime):
Fixing with flat cable terminal or cable terminal blocks| See terminal capacity for cable terminal blocks
Frecventa de functionare maximă:
200
Masiv sau multifilar (contacte auxiliare):
18 - 14
Flexible with ferrule [auxiliary cables]:
1 x (0,75 - 2,5) | 2 x (0,75 - 2,5)
Comportament în condiţii tranzitorii şi marginale:
-
Frecvenţa comutărilor, funcţionare în c.a.:
2000 Comutări/h
Sarcină pilot funcţionare în c.c.:
P300
Rezistenţa la şocuri mecanice-şoc semisinusoidal 10ms:
-
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 380 V 400 V [Ie]:
296
Temperatura ambiantă pentru montaj deschis:
-40 / +60
Coordonare de tip "1" 690 V [gG/gL 690 V]:
630
Categoria de supratensiune/Grad de poluare:
III/3
Coordonare de tip "2" 400 V [gG/gL 500 V] :
500
SCCR (fuzibil) la defect sever 480 V:
30/100
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]:
400
Performanţe în regim de motor AC-4:
-
AC-3 220 V 230 V [P]:
125
Contacte auxiliare înglobate:
2ND+2NÎ
Coordonare de tip "1" 1000 V [gG/gL 1000 V]:
250
Curent nominal AC-3/400V:
400
Capacitate de rupere nominala:
-
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 240 V [Ie]:
296
Utilizare generală c.a. (V):
600
Curent nominal operaţional AC-4:
-
AC-4 380 V 400 V [P]:
160
SCCR (întreruptor automat) la defect sever 600 V:
30
SCCR (CB) la defect sever:
100
Temporizare la închidere, funcţionare în c.a.:
55
Contacte de forţă-contacte ND:
10
(1.15 … 1.3 x Uc max):
Contactorul rămâne cuplat
AC-4 660 V 690 V [P]:
240
LRA 480V 60Hz trifazat:
3300
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 415 V [Ie]:
296
LRA 600V 60Hz trifazat:
3120
Contacte auxiliare:
2ND+2NI
Tensiune nominală de izolaţie (Ui):
1000
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 660 V 690 V [Ie]:
260
Protecţie împotriva contactului direct:
-
Date nominale pentru tipuri aprobate:
-
Date de bază max. CB:
600
Montaj deschis AC-4, 3 poli, 50 - 60 Hz 1000 V [Ie]:
95
Functionare condensator:
-
(0 … 0.2 x Uc min) > 10 ms:
Decuplarea contactorului
Vârf maxim de curent la cuplare:
30
Multifilar cu papuc:
70 - 240
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 500 V [Ie]:
296
Secţiune racord pentru contactele principale:
-
Curent termic convenţional 3 poli 50-60Hz:
-
Cuplu de strângere (contacte principale):
24
CEM interferenţe emise:
Acest produs este proiectat pentru funcționarea în mediu industrial (mediu A). Utilizarea în mediu rezidențial (mediu B) poate cauza interferențe radio pe multiple frecvențe, fiind necesare măsuri suplimentare de atenuare.
Curent nominal operaţional în regim AC-3:
-
Temperatura ambiantă pentru montaj închis:
-40 / +40
Montaj deschis la 60°C [Ith=Ie]:
500
Acţionare frontală (EN50724):
Cu degetul şi cu dosul palmei la bornele terminale

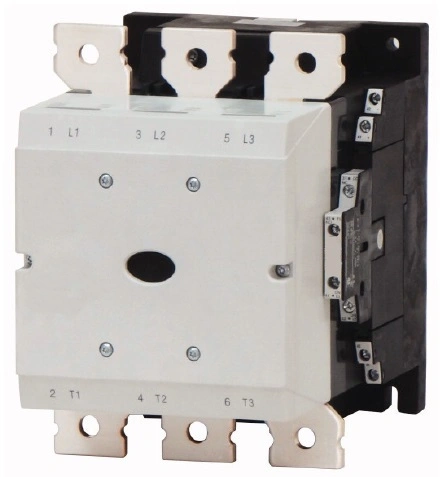

Descriere de bază:
Contactor
Fuzibil maxim la defect sever 600 V:
800/600 Class J
Notă de consum de putere:
Transformator de comandă cu uk ≦ 10%
Fuzibil max. la defect sever 480 V:
800/600 Class J
Trifazat 200 V 208 V:
125
Condiţii climatice:
Căldură umedă constantă, conform cu IEC 60068-2-78;Căldură umedă ciclică, conform cu IEC 60068-2-30
Capacitatea de închidere conform CEI/EN 60947 până la 690V:
5500
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]:
325
(0.6 … 0.7 x Uc min):
Contactorul rămâne cuplat
Temporizare la deschidere, funcţionare în c.a.:
50
Coordonare de tip "2" 1000 V [gG/gL 1000 V]:
200
Curent nominal operaţional în regim AC-1:
-
Utilizare generală c.c. (A):
1
(0.2 … 0.6 x Uc min) ≦ 12 ms:
Timpul este legat deliberat
Tensiune prea ridicată:
-
Rezistenţa la şocuri mecanice-şoc semisinusoidal orizontal:
-
Toleranţa tensiunii, funcționare în c.a. [închidere]:
0,85 x Us min - 1,1 x Us max
Lăţime sistem de bare:
25
Accesorii opționale:
LTZ60001--;LTZ4W001--;LTZ5D711--;LTZ5D811--;
Coordonare de tip "1" 400 V [gG/gL 500 V]:
630
(0.2 … 0.6 x Uc min) > 12 ms:
Decuplarea contactorului
Flexibil cu papuc:
50 - 240
Tinere la impuls de tensiune [Uimp]:
8000
Montaj deschis AC-3, 3 poli, 50 - 60 Hz 1000 V [Ie]:
95
FLA 600V 60Hz trifazat:
420
Întreruperi de tensiune:
-
Funcţionare în c.a.:
8,42
Performanţe ţintă (100,000 cicluri conform cu UL1995):
-
Date de bază fuzibil max.:
800
(0.7 x Uc min … 1.15 x Uc max):
Contactorul cuplează cu certitudine
Durata de viaţă a componentei:
0,1
Putere de menţinere (W):
4
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]:
400
SCCR (fuzibil) la defect sever 600 V:
30/100
Contacte auxiliare-contacte NÎ:
8
AC-3 380 V 400 V [P]:
200
Curent termic convenţional 1 pol montaj deschis [Ith]:
1250
Toleranţa tensiunii Us:
220 - 240 V 50/60 Hz
Putere motor maximă-3 faze:
-
Putere motor maximă-Utilizare generală:
450
Toleranţa tensiunii, funcţionare în c.a. [menţinere]:
0,2 x Us min - 0,4 x Us max
Cuplu de strângere (contacte auxiliare):
1,20
a bobinei în stare rece şi 1.0 x Us:
-
Masiv sau multifilar (contacte principale):
2/0 - 500 MCM
Putere de menţinere (VA):
6,8
Utilizare generală c.a. (A):
15
Timp de comutaţie la 100% Us (Valoare recomandată):
-
Curent termic convenţional 1 pol montaj închis [Ith]:
1125
La Ie conform AC-3/400V:
37
Curent nominal operaţional DC-1:
-
Utilizare generală c.c. (V):
250
Standard:
IEC EN 60947-4-1;IEC EN 60947-5-1;UL 508
Suruburi terminale (contacte principale):
M10
Coordonare de tip "2" 690 V [gG/gL690 V]:
500
Rezistenţă la scurtcircuit:
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]:
400
Întreruptor automat max. la defect sever 480 V:
600
Montaj deschis la 50°C [Ith=Ie]:
548
Curent de scurtcircuit:
-
Trifazat 575 V 600 V:
400
Surubelniţă Philips/Pozidriv (contacte auxiliare):
PZ 2
