Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]:
500
Putere motor maximă-Utilizare generală:
550
Performanţe în regim de motor AC-3:
-
Contacte auxiliare-contacte ND:
10
AC-3 660 V 690 V [P]:
300
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 415 V [Ie]:
360
Secţiune racord (contacte auxiliare):
-
Între bobină şi contacte:
500
FLA 480V 60Hz trifazat:
635
(0 … 0.7 x Uc min):
Contactorul nu cuplează
Factorul de serviciu:
100
Tensiunea nominală operaţională:
1000
Trifazat 575 V 600 V:
500
Putere de cuplare (VA):
715
Temperatura ambiantă de depozitare:
-40 / +80
Funcţionare în c.a.:
8,58
AC-4 380 V 400 V [P]:
200
Masiv (contacte auxiliare):
1 x (0,75 - 2,5) | 2 x (0,75 - 2,5)
Fuzibil max. protecţie la scurtcircuit:
-
Curent termic convenţional 1 pol montaj deschis [Ith]:
1625
Compensare individuală, curent de funcţ. trifazat cap.:
-
Rezistenta admisibilă a contactului actuatorului A11:
500
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]:
500
Sarcină pilot funcţionare în c.a.:
A600
(0 … 0.2 x Uc min) ≦ 10 ms:
Timpul este legat deliberat
Unelte (contacte auxiliare):
-
Durată de viaţă mecanică, în c.a. :
7000000 Comutări
Suruburi terminale (contacte auxiliare):
M3,5
Întreruptor automat max. la defect sever 600 V:
600
Trifazat 460 V 480 V:
400
Separare sigură conform EN 61140:
-
FLA 600V 60Hz trifazat:
520
Montaj deschis la 50°C [Ith=Ie]:
715
Putere de cuplare (W):
645
AC-3 380 V 400 V [P]:
250
Categorie produs:
Power contactor
Unelte (contacte principale):
-
Sistemul electromagnetic:
-
Norme si Standarde:
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
Trifazat 200 V 208 V:
150
AC-4 220 V 230 V [P]:
112
Bare flexibile (nr. de lamele x lătime x grosime):
Fixing with flat cable terminal or cable terminal blocks| See terminal capacity for cable terminal blocks
Frecventa de functionare maximă:
200
Masiv sau multifilar (contacte auxiliare):
18 - 14
Flexible with ferrule [auxiliary cables]:
1 x (0,75 - 2,5) | 2 x (0,75 - 2,5)
Comportament în condiţii tranzitorii şi marginale:
-
Frecvenţa comutărilor, funcţionare în c.a.:
2000 Comutări/h
Sarcină pilot funcţionare în c.c.:
P300
Rezistenţa la şocuri mecanice-şoc semisinusoidal 10ms:
-
Temperatura ambiantă pentru montaj deschis:
-40 / +60
Coordonare de tip "1" 690 V [gG/gL 690 V]:
630
Categoria de supratensiune/Grad de poluare:
III/3
Coordonare de tip "2" 400 V [gG/gL 500 V] :
500
AC-3 220 V 230 V [P]:
155
SCCR (fuzibil) la defect sever 480 V:
30/100
Performanţe în regim de motor AC-4:
-
Contacte auxiliare înglobate:
2ND+2NÎ
Coordonare de tip "1" 1000 V [gG/gL 1000 V]:
250
Capacitate de rupere nominala:
-
Utilizare generală c.a. (V):
600
Curent nominal operaţional AC-4:
-
SCCR (întreruptor automat) la defect sever 600 V:
30
SCCR (CB) la defect sever:
100
Temporizare la închidere, funcţionare în c.a.:
55
Contacte de forţă-contacte ND:
10
(1.15 … 1.3 x Uc max):
Contactorul rămâne cuplat
Trifazat 230 V 240 V:
200
AC-4 660 V 690 V [P]:
240
LRA 600V 60Hz trifazat:
3120
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 500 V [Ie]:
360
Contacte auxiliare:
2ND+2NI
Tensiune nominală de izolaţie (Ui):
1000
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 660 V 690 V [Ie]:
260
Protecţie împotriva contactului direct:
-
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 240 V [Ie]:
360
Date nominale pentru tipuri aprobate:
-
Date de bază max. CB:
600
Montaj deschis AC-4, 3 poli, 50 - 60 Hz 1000 V [Ie]:
95
Functionare condensator:
-
(0 … 0.2 x Uc min) > 10 ms:
Decuplarea contactorului
Lăţime sistem de bare:
30
Curent nominal AC-3/400V:
500
La Ie conform AC-3/400V:
58
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]:
500
Vârf maxim de curent la cuplare:
30
Multifilar cu papuc:
70 - 240
Secţiune racord pentru contactele principale:
-
Curent termic convenţional 3 poli 50-60Hz:
-
Cuplu de strângere (contacte principale):
24
CEM interferenţe emise:
Acest produs este proiectat pentru funcționarea în mediu industrial (mediu A). Utilizarea în mediu rezidențial (mediu B) poate cauza interferențe radio pe multiple frecvențe, fiind necesare măsuri suplimentare de atenuare.
Curent nominal operaţional în regim AC-3:
-
Temperatura ambiantă pentru montaj închis:
-40 / +40
Acţionare frontală (EN50724):
Cu degetul şi cu dosul palmei la bornele terminale

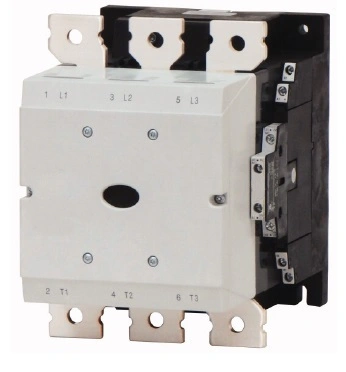

Descriere de bază:
Contactor
Fuzibil maxim la defect sever 600 V:
800/600 Class J
Notă de consum de putere:
Transformator de comandă cu uk ≦ 10%
Fuzibil max. la defect sever 480 V:
800/600 Class J
Curent termic convenţional 1 pol montaj închis [Ith]:
1500
Condiţii climatice:
Căldură umedă constantă, conform cu IEC 60068-2-78;Căldură umedă ciclică, conform cu IEC 60068-2-30
Montaj deschis la 40°C [Ith=Ie]:
800
Capacitatea de închidere conform CEI/EN 60947 până la 690V:
5500
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]:
325
(0.6 … 0.7 x Uc min):
Contactorul rămâne cuplat
Temporizare la deschidere, funcţionare în c.a.:
50
Coordonare de tip "2" 1000 V [gG/gL 1000 V]:
200
Curent nominal operaţional în regim AC-1:
-
Utilizare generală c.c. (A):
1
(0.2 … 0.6 x Uc min) ≦ 12 ms:
Timpul este legat deliberat
Tensiune prea ridicată:
-
Rezistenţa la şocuri mecanice-şoc semisinusoidal orizontal:
-
Toleranţa tensiunii, funcționare în c.a. [închidere]:
0,85 x Us min - 1,1 x Us max
Accesorii opționale:
LTZ60001--;LTZ4W001--;LTZ5D711--;LTZ5D811--;
Coordonare de tip "1" 400 V [gG/gL 500 V]:
630
(0.2 … 0.6 x Uc min) > 12 ms:
Decuplarea contactorului
Flexibil cu papuc:
50 - 240
Tinere la impuls de tensiune [Uimp]:
8000
Montaj deschis AC-3, 3 poli, 50 - 60 Hz 1000 V [Ie]:
95
Întreruperi de tensiune:
-
Performanţe ţintă (100,000 cicluri conform cu UL1995):
-
LRA 480V 60Hz trifazat:
3900
Date de bază fuzibil max.:
800
(0.7 x Uc min … 1.15 x Uc max):
Contactorul cuplează cu certitudine
Durata de viaţă a componentei:
0,1
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 380 V 400 V [Ie]:
360
Putere de menţinere (W):
4
SCCR (fuzibil) la defect sever 600 V:
30/100
Contacte auxiliare-contacte NÎ:
8
3 poli, la Ith [60°]:
113
Toleranţa tensiunii Us:
220 - 240 V 50/60 Hz
Putere motor maximă-3 faze:
-
Toleranţa tensiunii, funcţionare în c.a. [menţinere]:
0,2 x Us min - 0,4 x Us max
Cuplu de strângere (contacte auxiliare):
1,20
Montaj deschis AC-4, 3poli, 50 – 60 Hz 220 V 230 V [Ie]:
360
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 440 V [Ie]:
360
a bobinei în stare rece şi 1.0 x Us:
-
Masiv sau multifilar (contacte principale):
2/0 - 500 MCM
Montaj deschis la 55°C [Ith=Ie]:
682
Putere de menţinere (VA):
6,8
Utilizare generală c.a. (A):
15
Timp de comutaţie la 100% Us (Valoare recomandată):
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]:
500
Curent nominal operaţional DC-1:
-
Utilizare generală c.c. (V):
250
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]:
500
Standard:
IEC EN 60947-4-1;IEC EN 60947-5-1;UL 508
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]:
500
Montaj deschis la 60°C [Ith=Ie]:
650
Suruburi terminale (contacte principale):
M10
Coordonare de tip "2" 690 V [gG/gL690 V]:
500
Rezistenţă la scurtcircuit:
-
Întreruptor automat max. la defect sever 480 V:
600
Curent de scurtcircuit:
-
Surubelniţă Philips/Pozidriv (contacte auxiliare):
PZ 2
