Multiswitchuri pentru 1 sistem satelit (1xLNB Quattro)+terestru, Seria S

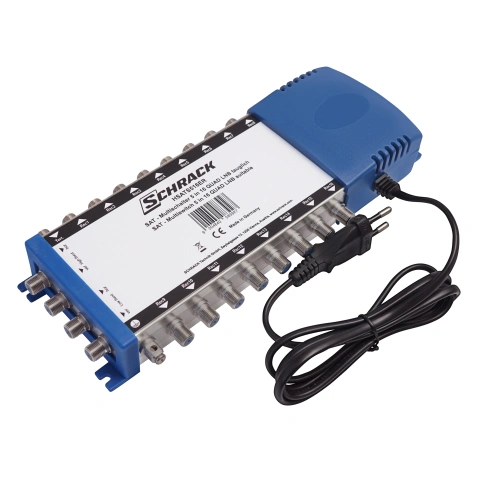

Multiswitch-urile HSATS508ER / HSATS516ER distribuie semnalele sistemului de comunicaţii prin satelit până la 8 sau 16 utilizatori (receivere
de satelit, televizoare cu tuner SAT, etc). Ambele Multiswitch-uri au un generator integrat de 22 kHz şi pot fi operate cu un LNB Quattro sau
LNB Quad.
Dacă un LNB Quattro este folosit, atunci cele patru benzi scurtă/largă, verticală şi orizontală trebuie să fie respectate!
Cei 4 conectori ai unui LNB Quad pot fi conectaţi direct la orice receiver.
Portul terestru IN are menirea de a conecta o antenă DVB-T / FM.

•Nu există pierderi de semnal în gama satelitului
•Ajustare ridicată / calitate înaltă a semnalului
•Adecvat pentru LNB Quad
•Nu este compatibil cu cale de întoarcere
•HSATS508ER: Terestru pasiv
•HSATS516ER: Terestru activ
•Consum de putere scăzut
•Rezistenţă la scurtcircuit
•Intrări:
- SAT: 4x 950 – 2200 MHz
- Terestru: 1x 40 - 860 MHz
•Ieşiri:
HSATS508ER: 8x 40 – 2200 MHz
HSATS516ER: 16x 40 – 2200 MHz
•Tap loss:
- SAT: -1 to +3dB ±1.5dB
- Terestru:
HSATS508ER: 18dB ± 2dB
HSATS516ER: 2dB ± 2dB
•Decuplare:
- H / V: >30dB
- SAT / Terestru: >25dB
•Reglare IN / OUT:<-10dB
•Nivel ieşire:
- SAT IMA3 35dB: max. 100dBμV
- Terestru IMA3 60dB: HSATS508ER / HSATS516ER: Pasiv / max. 90dBμV
•Generator 22 kHz: integrat
•Criteriu de comutare: 14V/18V, 0/22 kHz
•Alimentare LNB de la distanţă: max. 500 mA
•Tensiuni de alimentare: 100 - 230 VAC, 50 - 60 Hz
•Consum de putere unitate: max. 5.0W
•Dimensiuni: HSATS508ER / HSATS516ER: 220 x 112 x 58 mm / 320 x 112 x 58 mm
•Masă: 0.4kg
