Multiswitchuri

Pentru a împărţi semnalul de satelit (DVB-S) mai multor utilizatori de receivere (de exemplu: 4, 8, 16, mai mulţi folosind componente
în cascadă, ...), de la unul sau mai multe LNB-uri Quattro ( conectat la una sau mai multe antene satelit ) se utilizează un multiswitch. De
asemenea, este utilizat şi pentru a împărţi, spre exemplu, semnalele terestre (DVB-T) prin cablul coaxial utilizatorilor.

Amplificatorul de semnal prin satelit , ca şi amplificator principal sau de distribuţie, este necesar şi pentru a compensa pierderile de semnal
în sistemul de distribuţie.
Astfel de amplificatoare sunt disponibile pentru instalaţiile care recepţionează 1,2 sau 4 semnale satelit. Fiind integrate într-un singur
echipament 4, 8 sau 16 pentru satelit şi un amplificator terestru, acestea au 5, 9 sau 17 intrări/ieşiri. Utilizând un amplificator principal în
combinaţie cu multiswitch-uri cascadabile, se pot executa distribuţii foarte mari.

Tehnologia de transmisie pentru Radio şi Programe de televiziune:
•DVB-S Digital Video Broadcast – prin satelit
•DVB-C Digital Video Broadcast – prin cablu (denumită şi CATV = televiziune prin cablu)
•DVB-T Digital Video Broadcast – semnal terestru

Polarizare şi benzi de frecvenţă:
•Polarizre orizontală, gamă de frecvenţă superioară (bandă largă) 11.7 – 12.75 GHz, gamă de frecvenţă inferioară (bandă scurtă) 10.7 – 11.7 GHz
•Polarizre verticală, gamă de frecvenţă superioară (bandă largă) 11.7 – 12.75 GHz, gamă de frecvenţă inferioară (bandă scurtă) 10.7 – 11.7 GHz

Semnale de comutare:
•14V / 18V: Criteriul de comutare între polarizare verticală / orizontală
•22 KHz: Criteriul de comutare între bandă scurtă şi bandă largă
•DiSEqC: Criteriul extins pentru comutarea la alte poziţii ale satelitului

Topografie:
•Cablare stea (switch-urile în cascadă permit conectarea mai multor utilizatori)

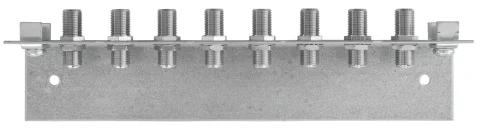

Legarea la pământ corectă şi protecţia la supratensiune sunt esenţiale. Ieşirile neutilizate ale multiswitch-ului sunt terminate cu o rezistenţă de
sarcină de 75 Ω.
