Unitate cascadare pasivă pentru 2 sisteme satelit cu multiswitch, Seria A

Filtre
  • Unitate de ambalare
  • Fabricant
  • LxBxH mm
•Pentru cascadare 9 in x sisteme SAT
•Proiectat special pentru multiswitch-urile HSATS9xxKA
•Compatibil cu cale de întoarcere
•Interval de frecvenţe (cale de întoarcere / terestru / SAT): 5 - 65 MHz / 85 - 862 MHz / 950 - 2200 MHz
•Intrări / Ieşiri cascadabile: 9 / 9

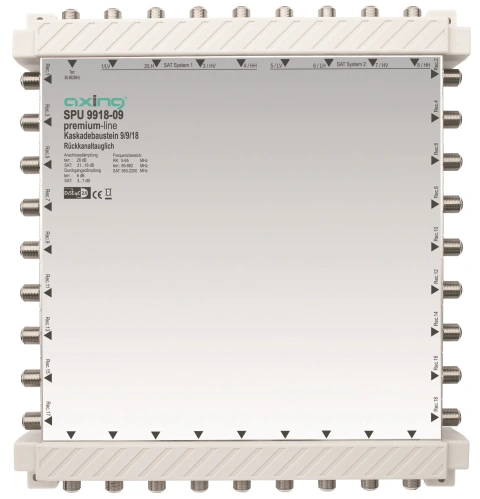

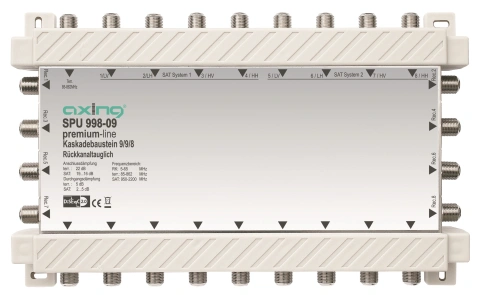

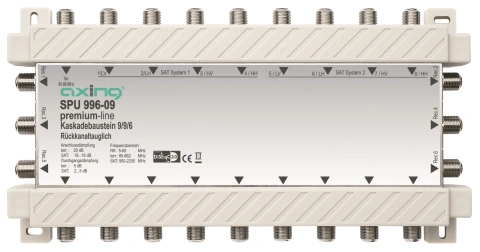

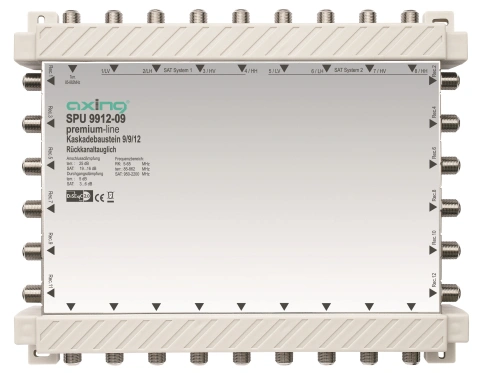

•Ieşiri utilizatori: 6, 8, 12, 18
•Tap loss:
- Terestru: 6: 20dB, 8: 22dB, 12: 25dB, 18: 28dB
- SAT: 6 / 8: 19 - 16dB, 12 / 18: 21 - 18dB
•Pierdere prin:
- Terestru: 6 / 8: 5dB, 12 / 18: 6dB
- SAT: 6 / 8: 2 - 5dB, 12: 3 - 6dB, 18: 3 - 7dB
•Izolare de comutaţie: >26dB
•Decuplare cabluri alimentare: >30dB
•Decuplare ieşire: >26dB•Selectare (SAT / terestru): >40dB
•Conectori: F
•Accesorii recomandate pentru unităţi cascadare pasive pentru 2 sisteme satelit cu multiswitch, seria A:
- HSZUEU09A Împământare cu protecţie la supratensiune cu 9x conector F dublu, 9xprotecţie la supratensiune, conectare directă la multiswitch-uri HSATS9xxKA, QEW 9-10
- Pentru conectarea multiswitch-ului cu una sau două unităţi cascadare: 9x HSZUAFGMM adaptor cuplă coaxial SAT conector F Quick la conector F Quick, drept, CFA 4-01
- Pentru închiderea port-urile neutilizate: HSZUSMR75 Rezistor de capăt 75Ohm,conector F-Tată, izolare DC, CFA 11-00
