Performanţe în regim de motor AC-3:
-
Durată de viaţă mecanică, în c.a. :
10000000 Comutări
Temperatura ambiantă pentru montaj închis:
-25 / +40
Secţiune racord (contacte auxiliare):
-
Toleranţa tensiunii, funcționare în c.a. [închidere]:
0,8 - 1,15
Capacitatea de închidere conform CEI/EN 60947 până la 690V:
1800
Factorul de serviciu:
100
Lămpi cu descărcare (Balast) 277V 60Hz monofazat:
160
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]:
115
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]:
115
Norme si Standarde:
IEC 60947, EN 60947
Montaj deschis la 55°C [Ith=Ie]:
180
Temperatura ambiantă de depozitare:
-40 / +80
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]:
115
Acţionare frontală (EN50724):
Cu degetul şi cu dosul palmei
Contacte auxiliare-contacte ND:
7
Fuzibil max. protecţie la scurtcircuit:
-
SCCR (CB) la defect sever:
65
Control elevator 240V 60Hz trifazat (A):
104
Lămpi cu incandescenţă (Wolfram) 277V 60Hz monofazat:
160
Unelte (contacte auxiliare):
-
60 Hz [menţinere] (W):
2,3
Suruburi terminale (contacte auxiliare):
M3,5
Întreruptor automat max. la defect sever 600 V:
350
Separare sigură conform EN 61140:
-
Curent termic convenţional 1 pol montaj închis [Ith]:
464
Accesorii opționale:
LTZ3D104--; LTZ3D113--; LTZ3D122--; LTZ3D131--; LTZ3D140--; LTZ3D402--; LTZ3D411--; LTZ3D420--; LTZ3D711--; LTZ3D811--;
Unelte (contacte principale):
-
Sistemul electromagnetic:
-
Montaj deschis la 50°C [Ith=Ie]:
188
Masiv sau multifilar (contacte auxiliare):
18 - 14
Flexible with ferrule [auxiliary cables]:
1 x (0,75 - 2,5) | 2 x (0,75 - 2,5)
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]:
115
Rezistenţa la şocuri mecanice-şoc semisinusoidal 10ms:
-
Control refrigerare (numai CSA) FLA 480V 60Hz trifazat:
90
Trifazat 460 V 480 V:
125
Categoria de supratensiune/Grad de poluare:
III/3
Timp de comutaţie la 100% Us (Valoare recomandată):
-
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]:
93
Frecvenţa comutărilor, funcţionare în c.a.:
3600 Comutări/h
Lungime de dezizolat (contacte auxiliare):
10
SCCR (fuzibil) la defect sever 480 V:
30/100
Curent nominal operaţional DC-1:
-
Putere pentru aplicaţii speciale:
-
Control elevator 240V 60Hz trifazat (CP):
40
Control elevator 600V 60Hz trifazat (CP):
100
Control elevator 200V 60Hz trifazat (CP):
30
Lungime de dezizolat (contacte principale):
15
50 Hz [menţinere] (W):
2,3
Masiv (contacte auxiliare):
1 x (0,75 - 4) | 2 x (0,75 - 4)
60 Hz [menţinere] (VA):
3,1
Inbus hexagonal [contacte principale]:
5
Tensiunea nominală operaţională:
690
Bare flexibile (nr. de lamele x lătime x grosime):
2 x (6 x 16 x 0.8)
Lămpi cu descărcare (Balast) 600V 60Hz trifazat:
160
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]:
115
Contacte auxiliare-contacte NÎ:
5
Suruburi terminale (contacte principale):
M10
Flexibil cu pin (contactele principale):
1 x (10 - 95) | 2 x (10 - 70)
Temporizare la deschidere, funcţionare în c.a.:
35 - 41
Control elevator 480V 60Hz trifazat (CP):
75
Rezistenţă la scurtcircuit:
-
Capacitate de rupere nominala:
-
Curent de scurtcircuit:
-
Putere motor maximă-monofazat:
-
Coordonare de tip "1" 690 V [gG/gL 690 V]:
200
Rezistenţe de încălzire 480V 60Hz trifazat:
160
Curent termic convenţional 1 pol montaj deschis [Ith]:
516
SCCR (întreruptor automat) la defect sever 600 V:
30
Surubelniţă Philips/Pozidriv (contacte auxiliare):
PZ 2
Control elevator 480V 60Hz trifazat (A):
96
Date de bază fuzibil max.:
600
Temperatura ambiantă pentru montaj deschis:
-25 / +60
Control refrigerare (numai CSA) FLA 600V 60Hz trifazat:
90
Lămpi cu descărcare (Balast) 347V 60Hz monofazat:
160
Toleranţa tensiunii, funcţionare în c.a. [menţinere]:
0,25 - 0,6
Coordonare de tip "2" 400 V [gG/gL 500 V] :
250
Lămpi cu incandescenţă (Wolfram) 480V 60Hz trifazat:
160

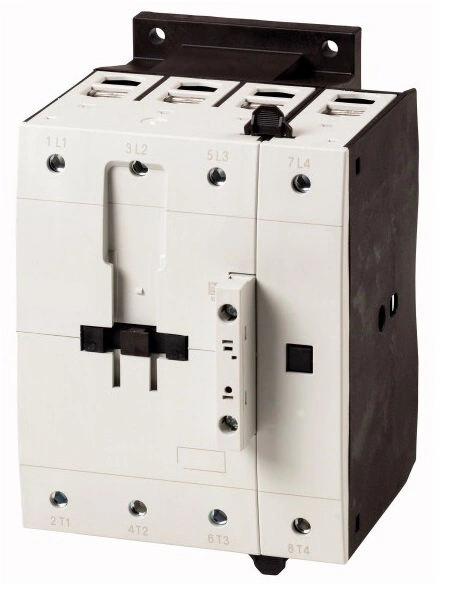

Categorie produs:
4-pole contactor
Contacte de forţă-contacte ND:
10
Între bobină şi contacte:
440
Masiv sau multifilar (contacte principale):
8 - 3/0
Rezistenţe de încălzire 277V 60Hz monofazat:
160
Rezistenţe de încălzire 347V 60Hz monofazat:
160
Rezistenţe de încălzire 600V 60Hz trifazat:
160
Lămpi cu descărcare (Balast) 480V 60Hz trifazat:
160
Protecţie împotriva contactului direct:
-
Date nominale pentru tipuri aprobate:
-
Date de bază max. CB:
600
Control elevator 200V 60Hz trifazat (A):
92
Tensiune nominală de izolaţie (Ui):
690
Coordonare de tip "1" 400 V [gG/gL 500 V]:
250
Secţiune racord pentru contactele principale:
-
Curent termic convenţional 3 poli 50-60Hz:
-
Curent nominal operaţional în regim AC-3:
-
Întreruptor automat max. la defect sever 480 V:
250
Descriere de bază:
Contactor
Curent nominal AC-3/400V:
55
Lămpi cu incandescenţă (Wolfram) 600V 60Hz trifazat:
160
Trifazat 575 V 600 V:
125
Condiţii climatice:
Căldură umedă constantă, conform cu IEC 60068-2-78;Căldură umedă ciclică, conform cu IEC 60068-2-30
Control refrigerare (numai CSA) LRA 600V 60Hz trifazat:
540
Curent nominal operaţional în regim AC-1:
-
Montaj deschis la 40°C [Ith=Ie]:
200
Montaj deschis la 60°C [Ith=Ie]:
172
Cuplu de strângere (contacte principale):
14
60 Hz [menţinere] (VA):
180
Fuzibil max. la defect sever 480 V:
300/300 Class J
Tinere la impuls de tensiune [Uimp]:
8000
Fuzibil maxim la defect sever 600 V:
300/300 Class J
Multifilar (contacte principale):
1 x (16 - 120) | 2 x (16 - 95)
50 Hz [închidere] (VA):
180
Coordonare de tip "2" 690 V [gG/gL690 V]:
200
Surubelniţă standard (contacte auxiliare):
0,8 x 5,5;1 x 6
Temporizare la închidere, funcţionare în c.a.:
28 - 33
SCCR (fuzibil) la defect sever 600 V:
30/100
Control elevator 600V 60Hz trifazat (A):
99
Putere motor maximă-Utilizare generală:
180
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]:
115
Putere motor maximă-3 faze:
-
Cuplu de strângere (contacte auxiliare):
1,20
Control refrigerare (numai CSA) LRA 480V 60Hz trifazat:
540
Lămpi cu incandescenţă (Wolfram) 347V 60Hz monofazat:
160
60 Hz [închidere] (W):
150
a bobinei în stare rece şi 1.0 x Us:
-
