Curent nominal AC-3/400V:
5,50
Control elevator 600V 60Hz trifazat (A):
6,10
Performanţe în regim de motor AC-3:
-
Masiv sau multifilar (contacte principale):
18 - 14
Lămpi cu incandescenţă (Wolfram) 600V 60Hz trifazat:
14
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]:
12
Temperatura ambiantă pentru montaj închis:
-25 / +40
Secţiune racord (contacte auxiliare):
-
Factorul de serviciu:
100
Norme si Standarde:
IEC 60947, EN 60947
Temperatura ambiantă de depozitare:
-40 / +80
Acţionare frontală (EN50724):
Cu degetul şi cu dosul palmei
Accesorii opționale:
LTZ0D222--;LTZ0D231--;LTZ0D302--;LTZ0D311--
Contacte auxiliare-contacte ND:
7
Fuzibil max. protecţie la scurtcircuit:
-
Unelte (contacte auxiliare):
-
Funcţionare în c.c. [Cuplare] Notă:
Cel puţin redresor cu dublu puls
Lămpi cu descărcare (Balast) 347V 60Hz monofazat:
20
Rezistenţe de încălzire 480V 60Hz trifazat:
20
Suruburi terminale (contacte auxiliare):
M3,5
Rezistenţe de încălzire 600V 60Hz trifazat:
20
SCCR (fuzibil) la defect sever 600 V:
30
Separare sigură conform EN 61140:
-
Masiv (contacte auxiliare):
1 x (0,75 - 4) | 2 x (0,75 - 2,5)
Surubelniţă standard (contacte auxiliare):
0,8 x 5,5;1 x 6
Lămpi cu incandescenţă (Wolfram) 347V 60Hz monofazat:
14
Unelte (contacte principale):
-
Sistemul electromagnetic:
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]:
12
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]:
12
AC-3 220 V 230 V [P]:
3,50
Lămpi cu descărcare (Balast) 480V 60Hz trifazat:
20
Masiv (cablu principal):
1 x (0,75 - 4) | 2 x (0,75 - 2,5)
Coordonare de tip "1" 690 V [gG/gL 690 V]:
25
Montaj deschis la 55°C [Ith=Ie]:
20,50
Masiv sau multifilar (contacte auxiliare):
18 - 14
Flexible with ferrule [auxiliary cables]:
1 x (0,75 - 2,5) | 2 x (0,75 - 2,5)
Cuplu de strângere (contacte auxiliare):
1,20
Funcţionare în c.c. [Cuplare]:
4,5
Coordonare de tip "2" 690 V [gG/gL690 V]:
20
Lămpi cu descărcare (Balast) 277V 60Hz monofazat:
20
Capacitatea de închidere conform CEI/EN 60947 până la 690V:
144
Rezistenţa la şocuri mecanice-şoc semisinusoidal 10ms:
-
a bobinei în stare rece şi 1.0 x Us:
-
Categoria de supratensiune/Grad de poluare:
III/3
Timp de comutaţie la 100% Us (Valoare recomandată):
-
Control refrigerare (numai CSA) FLA 480V 60Hz trifazat:
10
Suruburi terminale (contacte principale):
M3,5
Lungime de dezizolat (contacte auxiliare):
10
Curent nominal operaţional DC-1:
-
Putere pentru aplicaţii speciale:
-
Flexibil cu pin (contactele principale):
1 x (0,75 - 2.5) | 2 x (0,75 - 2.5)
Coordonare de tip "2" 400 V [gG/gL 500 V] :
20
Control refrigerare (numai CSA) LRA 600V 60Hz trifazat:
60
Tensiunea nominală operaţională:
690
Contacte auxiliare-contacte NÎ:
5
AC-3 380 V 400 V [P]:
5,50
Rezistenţă la scurtcircuit:
-
Curent de scurtcircuit:
-
AC-3 660 V 690 V [P]:
6,50
Surubelniţă Philips/Pozidriv (contacte auxiliare):
PZ 2
Temperatura ambiantă pentru montaj deschis:
-25 / +60

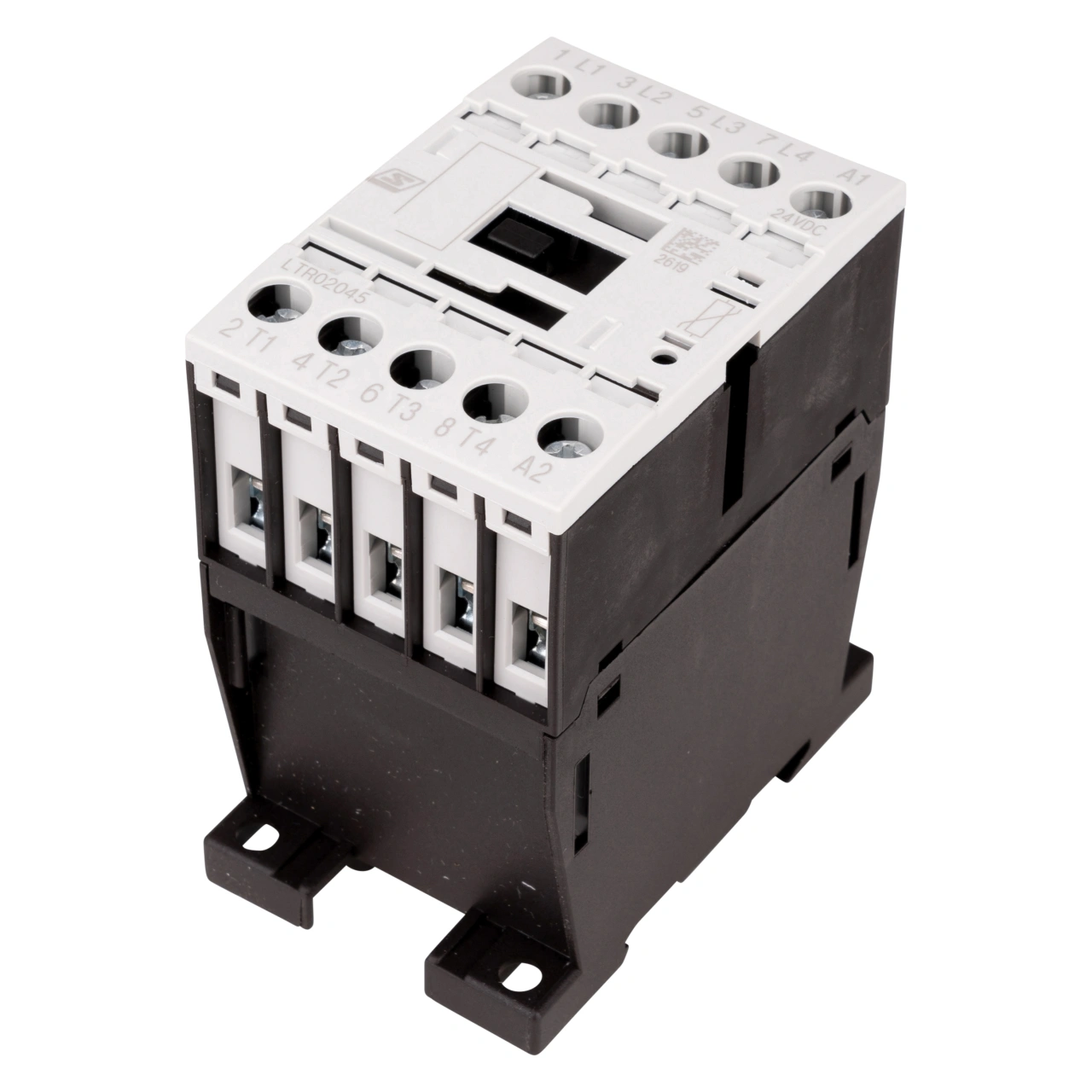

Categorie produs:
4-pole contactor
Contacte de forţă-contacte ND:
10
Lungime de dezizolat (contacte principale):
10
Control refrigerare (numai CSA) FLA 600V 60Hz trifazat:
10
Lămpi cu incandescenţă (Wolfram) 480V 60Hz trifazat:
14
Toleranţa tensiunii, funcţionare în c.c. [închidere]:
0,8 - 1,1
Între bobină şi contacte:
400
Date de bază fuzibil max.:
45
Operating frequency, mechanical DC operated:
5000 Schaltspiele/h
Protecţie împotriva contactului direct:
-
Standard screwdriver [main cable]:
0,8 x 5,5;1 x 7
Date nominale pentru tipuri aprobate:
-
Funcţionare în c.c. [Decuplare] Notă:
Cel puţin redresor cu dublu puls
Tensiune nominală de izolaţie (Ui):
690
Curent termic convenţional 1 pol montaj închis [Ith]:
54
Montaj deschis la 50°C [Ith=Ie]:
21
Control refrigerare (numai CSA) LRA 480V 60Hz trifazat:
60
Surubelniţă Philips/Pozidriv (contacte principale):
PZ 2
Secţiune racord pentru contactele principale:
-
Curent termic convenţional 3 poli 50-60Hz:
-
Curent nominal operaţional în regim AC-3:
-
Funcţionare în c.c. închidere temporizată:
31
Descriere de bază:
Contactor
Funcţionare în c.c. deschidere temporizată:
12
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]:
12
Coordonare de tip "1" 400 V [gG/gL 500 V]:
35
Control elevator 600V 60Hz trifazat (CP):
5
Putere motor maximă-Utilizare generală:
20
Condiţii climatice:
Căldură umedă constantă, conform cu IEC 60068-2-78;Căldură umedă ciclică, conform cu IEC 60068-2-30
SCCR (fuzibil) la defect sever 480 V:
30
Durată de viaţă mecanică, în c.c. :
10000000 Comutări
Curent nominal operaţional în regim AC-1:
-
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]:
7
Montaj deschis la 60°C [Ith=Ie]:
20
Curent termic convenţional 1 pol montaj deschis [Ith]:
60
Lămpi cu descărcare (Balast) 600V 60Hz trifazat:
20
Tinere la impuls de tensiune [Uimp]:
8000
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]:
12
Funcţionare în c.c. [Menţinere]:
2,60
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]:
10
Rezistenţe de încălzire 347V 60Hz monofazat:
20
Fuzibil max. la defect sever 480 V:
25 Class RK5
Rezistenţe de încălzire 277V 60Hz monofazat:
20
Lămpi cu incandescenţă (Wolfram) 277V 60Hz monofazat:
14
Fuzibil maxim la defect sever 600 V:
25 Class RK5
Toleranţa tensiunii, funcţionare în c.c. [menţinere]:
0,2 - 0,6
Montaj deschis la 40°C [Ith=Ie]:
22
Cuplu de strângere (contacte principale):
1,20
