Control elevator 240V 60Hz trifazat (A):
42
Performanţe în regim de motor AC-3:
-
Montaj deschis la 40°C [Ith=Ie]:
80
Durată de viaţă mecanică, în c.a. :
10000000 Comutări
Capacitatea de închidere conform CEI/EN 60947 până la 690V:
700
Date de bază fuzibil max.:
250
Temperatura ambiantă pentru montaj închis:
-25 / +40
Secţiune racord (contacte auxiliare):
-
Factorul de serviciu:
100
Rezistenţe de încălzire 600V 60Hz trifazat:
79
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]:
50
Curent termic convenţional 1 pol montaj închis [Ith]:
186
Rezistenţe de încălzire 480V 60Hz trifazat:
79
Lămpi cu incandescenţă (Wolfram) 600V 60Hz trifazat:
74
Norme si Standarde:
IEC 60947, EN 60947
Lămpi cu descărcare (Balast) 347V 60Hz monofazat:
79
Masiv sau multifilar (contacte principale):
12 - 2
Temperatura ambiantă de depozitare:
-40 / +80
Acţionare frontală (EN50724):
Cu degetul şi cu dosul palmei
AC-3 220 V 230 V [P]:
15,50
Contacte auxiliare-contacte ND:
7
Putere motor maximă-Utilizare generală:
80
Fuzibil max. protecţie la scurtcircuit:
-
60 Hz [închidere] (W):
95
SCCR (CB) la defect sever:
65
50 Hz [menţinere] (W):
4,1
Frecvenţa comutărilor, funcţionare în c.a.:
5000 Comutări/h
Unelte (contacte auxiliare):
-
Suruburi terminale (contacte auxiliare):
M3,5
Control elevator 200V 60Hz trifazat (CP):
10
Separare sigură conform EN 61140:
-
Condiţii climatice:
Căldură umedă constantă, conform cu IEC 60068-2-78
Întreruptor automat max. la defect sever 600 V:
250
Accesorii opționale:
LTZ3D104--; LTZ3D113--; LTZ3D122--; LTZ3D131--; LTZ3D140--; LTZ3D402--; LTZ3D411--; LTZ3D420--; LTZ3D711--; LTZ3D811--;
Unelte (contacte principale):
-
Sistemul electromagnetic:
-
Lămpi cu incandescenţă (Wolfram) 347V 60Hz monofazat:
74
Toleranţa tensiunii, funcționare în c.a. [închidere]:
0,8 - 1,1
Coordonare de tip "2" 690 V [gG/gL690 V]:
63
Masiv sau multifilar (contacte auxiliare):
18 - 14
Flexible with ferrule [auxiliary cables]:
1 x (0,75 - 2,5) | 2 x (0,75 - 2,5)
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]:
50
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]:
50
Rezistenţa la şocuri mecanice-şoc semisinusoidal 10ms:
-
a bobinei în stare rece şi 1.0 x Us:
-
Categoria de supratensiune/Grad de poluare:
III/3
Timp de comutaţie la 100% Us (Valoare recomandată):
-
Cuplu de strângere (contacte principale):
3,30
Bare flexibile (nr. de lamele x lătime x grosime):
2 x (6 x 9 x 0.8)
Coordonare de tip "1" 690 V [gG/gL 690 V]:
80
Lungime de dezizolat (contacte auxiliare):
10
Coordonare de tip "2" 400 V [gG/gL 500 V] :
80
SCCR (fuzibil) la defect sever 480 V:
30/100
Curent nominal operaţional DC-1:
-
Temporizare la închidere, funcţionare în c.a.:
12 - 18
Putere pentru aplicaţii speciale:
-
Coordonare de tip "1" 400 V [gG/gL 500 V]:
160
Control elevator 480V 60Hz trifazat (CP):
30
Masiv (contacte auxiliare):
1 x (0,75 - 4) | 2 x (0,75 - 4)
Control elevator 600V 60Hz trifazat (CP):
40
Control elevator 600V 60Hz trifazat (A):
41
Tensiunea nominală operaţională:
690
Lămpi cu descărcare (Balast) 480V 60Hz trifazat:
79
Contacte auxiliare-contacte NÎ:
5
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]:
32
Rezistenţă la scurtcircuit:
-
Capacitate de rupere nominala:
-
Curent de scurtcircuit:
-
Montaj deschis la 55°C [Ith=Ie]:
73
Putere motor maximă-monofazat:
-
Temporizare la deschidere, funcţionare în c.a.:
8 - 13
Lămpi cu incandescenţă (Wolfram) 480V 60Hz trifazat:
74
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]:
50
SCCR (întreruptor automat) la defect sever 600 V:
30
Surubelniţă Philips/Pozidriv (contacte auxiliare):
PZ 2
Temperatura ambiantă pentru montaj deschis:
-25 / +60
Multifilar (contacte principale):
1 x (16 - 50) | 2 x (16 - 35)
Control elevator 240V 60Hz trifazat (CP):
15
Flexibil cu pin (contactele principale):
1 x (2,5 - 35) | 2 x (2,5 - 25)
Montaj deschis la 50°C [Ith=Ie]:
76

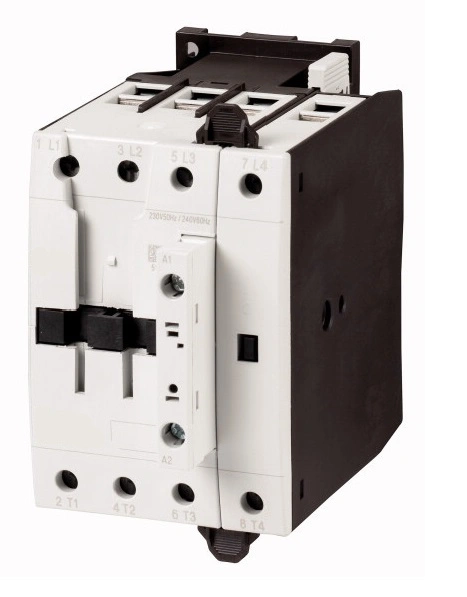

Categorie produs:
4-pole contactor
Date de bază max. CB:
250
Contacte de forţă-contacte ND:
10
Lungime de dezizolat (contacte principale):
10
Între bobină şi contacte:
440
60 Hz [menţinere] (W):
4,1
Lămpi cu descărcare (Balast) 277V 60Hz monofazat:
79
Masiv (cablu principal):
1 x (2,5 - 16) | 2 x (2,5 - 16)
Suruburi terminale (contacte principale):
M6
Protecţie împotriva contactului direct:
-
Lămpi cu descărcare (Balast) 600V 60Hz trifazat:
79
Date nominale pentru tipuri aprobate:
-
Tensiune nominală de izolaţie (Ui):
690
Montaj deschis la 60°C [Ith=Ie]:
69
50 Hz [închidere] (VA):
150
Fuzibil max. la defect sever 480 V:
250/150 Class J
60 Hz [menţinere] (VA):
150
Fuzibil maxim la defect sever 600 V:
250/150 Class J
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]:
50
Surubelniţă Philips/Pozidriv (contacte principale):
PZ 2
Secţiune racord pentru contactele principale:
-
Curent termic convenţional 3 poli 50-60Hz:
-
Rezistenţe de încălzire 277V 60Hz monofazat:
79
Curent nominal operaţional în regim AC-3:
-
Rezistenţe de încălzire 347V 60Hz monofazat:
79
Descriere de bază:
Contactor
Standard screwdriver [main cable]:
0,8 x 5,5;1 x 11
Control elevator 200V 60Hz trifazat (A):
32,20
Curent nominal operaţional în regim AC-1:
-
Toleranţa tensiunii, funcţionare în c.a. [menţinere]:
0,4 - 0,6
Tinere la impuls de tensiune [Uimp]:
8000
3 poli, la Ith [60°]:
25,8
Lămpi cu incandescenţă (Wolfram) 277V 60Hz monofazat:
74
Curent nominal AC-3/400V:
22
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]:
50
Surubelniţă standard (contacte auxiliare):
0,8 x 5,5;1 x 6
SCCR (fuzibil) la defect sever 600 V:
30/100
Curent termic convenţional 1 pol montaj deschis [Ith]:
207
60 Hz [menţinere] (VA):
16
Putere motor maximă-3 faze:
-
Cuplu de strângere (contacte auxiliare):
1,20
Control elevator 480V 60Hz trifazat (A):
40
Întreruptor automat max. la defect sever 480 V:
100
